| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Battleship | tournant du siècle | 12. 1896 | Royal Navy | Royaume-Uni & Commonwealth |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| - | 13 200 t | 14 300 t | 128 m | 23 m | 7,9 m | 682 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|

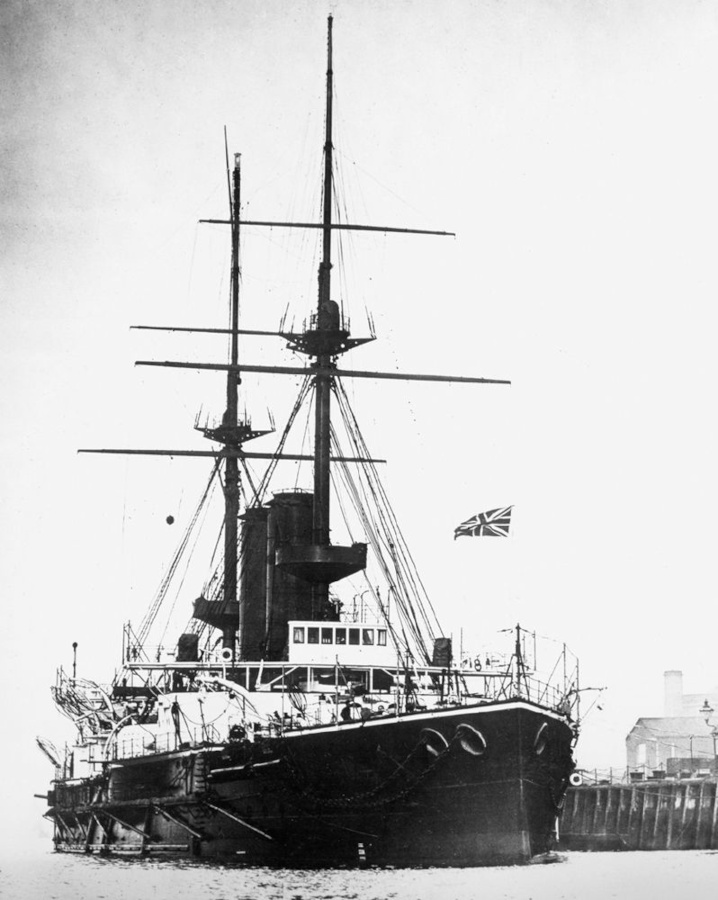

| HMS Canopus | - | - | 12. 1899 | c. 1920 | désarmé | - | |
| HMS Ocean | - | - | 2. 1900 | 18. 3. 1915 | coulé par des mines | - | |
| HMS Goliath | - | - | 3. 1900 | 15. 5. 1915 | coulé par des torpilles de navires de surface | - | |
| HMS Glory | - | - | 10. 1900 | c. 1922 | désarmé | - | |
| HMS Albion | - | - | c. 1901 | c. 1919 | désarmé | - | |
| HMS Vengeance | - | - | 4. 1902 | c. 1921 | désarmé | - | |
|
Peu protégées malgré l'introduction d'acier type Krupp, ces unités sont pratiquement des cuirassés de 2e classe.
|
|
Ces unités sont les plus rapides de la Royal Navy jusqu'au lancement des Duncan.
|
| haut de page |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 2 × 2 = 4 (320) | 12"/35 BL Mk VIII | 305 mm/35 | 0,7 /min | 386 kg | 716 m/s | 13 600 m @14° | |||||||||||
| - | 12 = 12 | 6"/40 QF Mk I casemate | 152 mm/40 | 6 /min | 45 kg | 684 m/s | 9 100 m @15° | |||||||||||
| - | 10 × 1 = 10 | 12-pdr QF 12cwt Mk I | 76 mm/40 | 15 /min | 6 kg | 681 m/s | - | |||||||||||
| - | 6 × 1 = 6 | 3-pdr QF Mk I-II | 47 mm/40 | 20 /min | 2 kg | 574 m/s | 5 900 m @20° | |||||||||||
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - | 4 (quille) = 4 | torpille 18" Mk IV | 450 mm | 91 kg | 600 m @28 kn |
| haut de page |
| verticale |
chaufferie

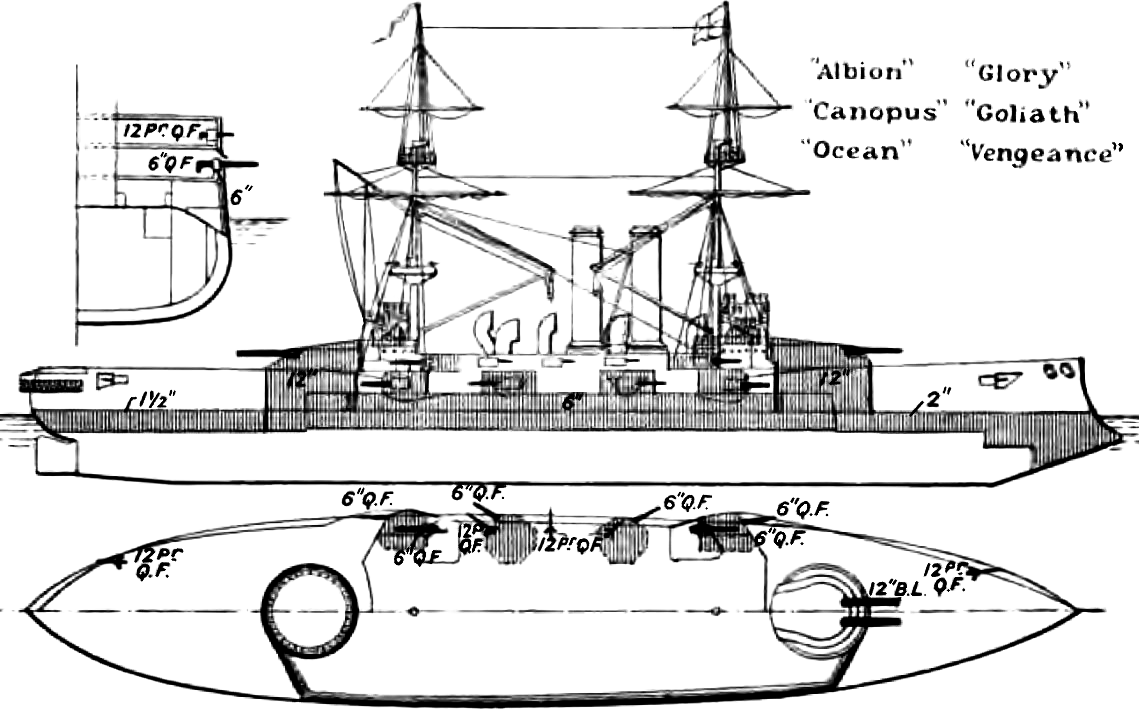

bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi
/ distance du bordé / charge explosive |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 152 + 51 | 152 + 51 | 152 + 51 | 25 + 51 | 25 + 51 | 25 + 51 | 38 | 254 / 305 | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 305 | 203 | - | 51 | 305 | 127 | 51 | - | - |
|
Le cuirassement vertical est réalisé en acier type Krupp (ou équivalent), la protection horizontale en plaques d'acier superposées.
|
| haut de page |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
20 chaudière(s) Belleville à tubes larges, charbon |
2 hélice(s) sur machine(s) à triple expansion |
13 500 ch (14 400 ch aux essais) | 18 kn (19,3 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
1 900 t de charbon |
5 300 M | 10 kn | 22 j | ||
| 2 600 M | 16,5 kn | 7 j |
