| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Lichte kruiser | traité de Washington | c. 1935 | Koninklijke Marine | Pays-Bas |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 3 700 tW | - | 4 800 t | 132 m | 12 m | 4,2 m | 309 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| - | Heemskerck | 31. 10. 1938 | - | - | 6. 1940 | converti avant achèvement | - |
| Hr.Ms. Tromp | - | - | 24. 5. 1937 | c. 1958 | désarmé | - | |
|
Cette classe doit conduire les torpilleurs au combat. Le projet original a été agrandi pour servir également de croiseur de reconnaissance.
|
|
Une seconde unité a été achevée en Angleterre après l'invasion allemande, sous une forme différente.
|
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 3 × 2 = 6 (2 000) | 15 cm/50 Mk 9 | 149 mm/50 | 5,5 /min | 47 kg | 900 m/s | 27 400 m @45° |
| c. 1945 - | 4 × 1 = 4 | 12-pdr QF HA 20cwt Mk I CA | 76 mm/45 CA | 13 /min | 6 kg | 762 m/s | 10 000 - 4800 m @90° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - | 4 × 2 = 8 | 2-pdr pom-pom CA | 40 mm/39 CA | 115 /min | 820 g | 732 m/s | 4 600 - 4 000 m @80° |
| 6. 1940 - c. 1945 | 4 × 1 = 4 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @85° |
| c. 1945 - | 6 × 1 = 6 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @85° |
| - | 2 × 2 = 4 | .50" Vickers CA | 12,7 mm/62 CA | 650 /min | 38 g | 768 m/s | 4 600 m @80° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - c. 1945 | 2 × 3 (bordée) = 6 (12 torpilles) | torpille 533 V | 533 mm | 300 kg |
4 000 m @45 kn 12 000 m @28 kn |
| c. 1945 - | 2 × 3 (bordée) = 6 (12 torpilles) | torpille 533 Mk 9 | 533 mm | 365 kg |
15 000 m @40 kn 17 000 m @35 kn |
| période | nombre et type | stockage | équipement | carburant | composition |
|---|---|---|---|---|---|
| - | 1 hydravion(s) | - | 1 grue(s) | - | - |
| [ haut de page ] |

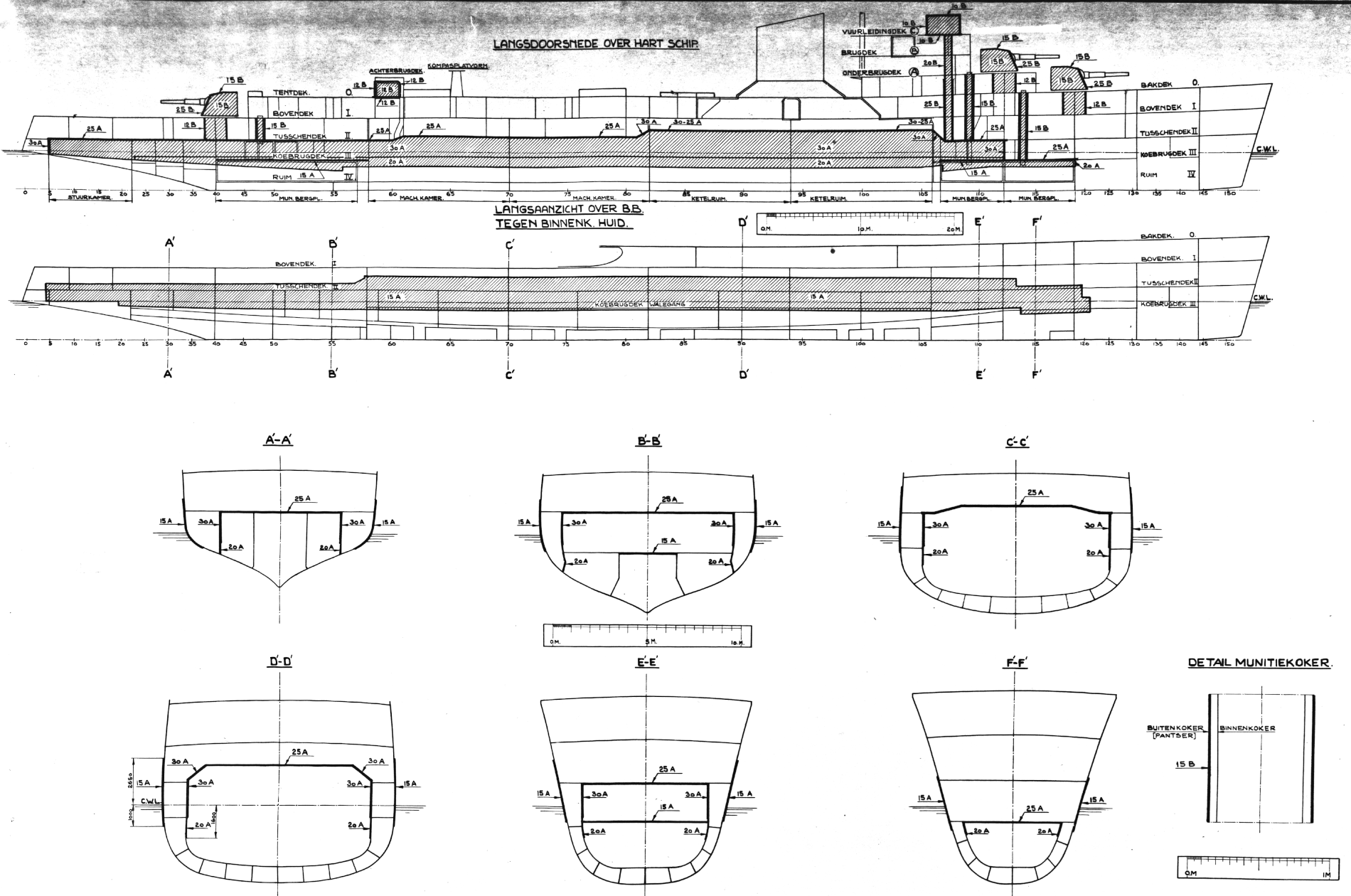

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 + (30) | 15 + (30) | 15 + (30) | 25 | 25 | 25 | - | 30 / - | 30 / 1,2 m |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 15 | 15 | 15 | - | - | - | - | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
4 chaudière(s), mazout |
2 hélice(s) sur turbine(s) à réducteur(s) |
56 000 ch (62 100 ch aux essais) | 33,5 kn (35,1 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
860 t de mazout |
6 000 M | 12 kn | 21 j |
