| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Lichte kruiser | traité de Washington | 6. 1940 | Koninklijke Marine | Pays-Bas |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 3 800 tW | - | 4 800 t | 132 m | 12 m | 4,2 m | 309 |

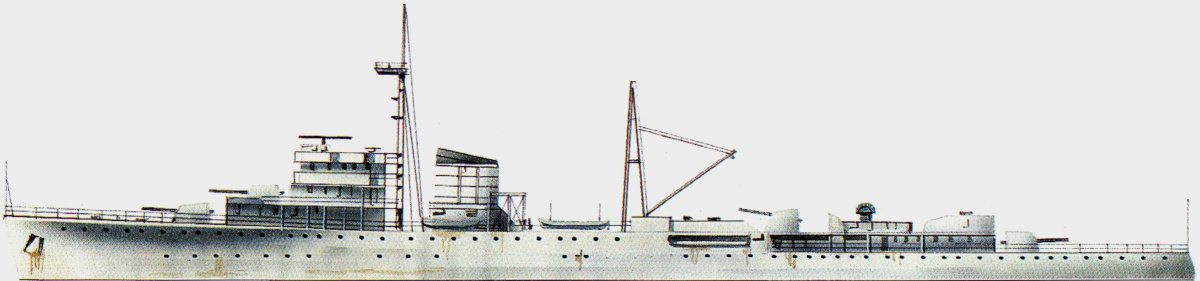

| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| Hr.Ms. Jacob van Heemskerck | - | - | 6. 1940 | c. 1958 | désarmé | - | |
|
Cette unité de la classe Tromp a été achevée en Angleterre après l'invasion allemande.
|
| haut de page |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 5 × 2 = 10 | 4"/45 QF Mk XVI CA | 102 mm/45 CA | 17,5 /min | 17 kg | 811 m/s | 18 200 - 11900 m @80° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - c. 1945 | 1 × 4 = 4 | 2-pdr pom-pom CA | 40 mm/39 CA | 115 /min | 820 g | 732 m/s | 4 600 - 4 000 m @80° |
| c. 1945 - | 4 × 2 = 8 | 2-pdr pom-pom CA | 40 mm/39 CA | 115 /min | 820 g | 732 m/s | 4 600 - 4 000 m @80° |
| - c. 1945 | 6 × 1 = 6 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @85° |
| c. 1945 - | 4 × 2 = 8 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @85° |
| haut de page |

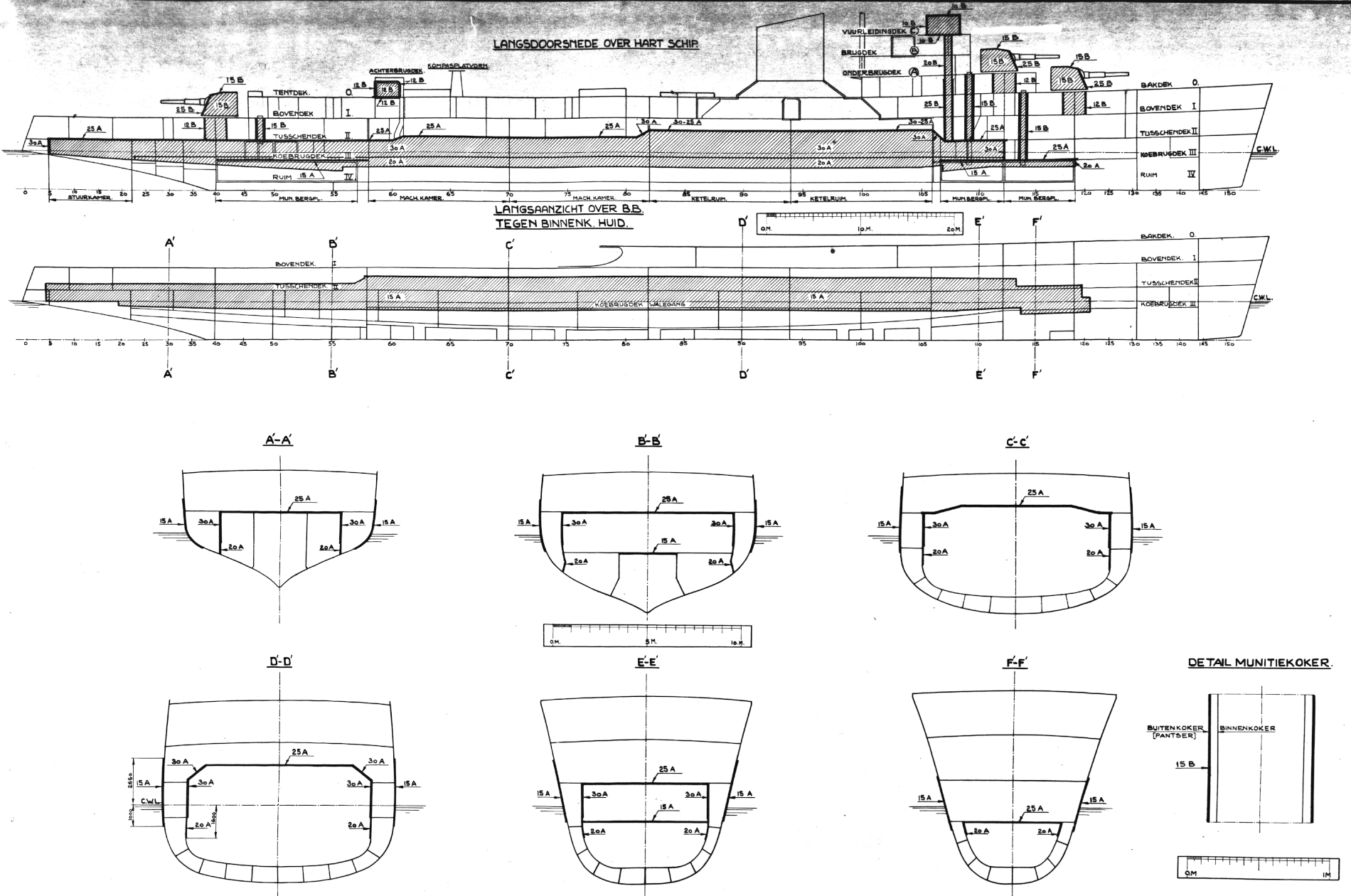

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi
/ distance du bordé / charge explosive |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 + (30) | 15 + (30) | 15 + (30) | 25 | 25 | 25 | - | 30 / - | 30 / 1,2 m |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 25 | 15 | 15 | - | - | - | - | - |
|
Le cuirassement est réalisé en acier type Krupp (ou équivalent).
|
| haut de page |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
4 chaudière(s), mazout |
2 hélice(s) sur turbine(s) à réducteur(s) |
56 000 ch | 33,5 kn | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
860 t de mazout |
6 000 M | 12 kn | 21 j |
