| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Light cruiser | traité de Washington | 6. 1933 | Royal Navy | Royaume-Uni & Commonwealth |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 7 100 tW | - | 9 100 t | 171 m | 17 m | 5,8 m | 570 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| HMS Phaeton, renommé Sydney (48) | - | - | 24. 9. 1935 | 19. 11. 1941 | coulé par l'artillerie de navires de surface | - | |
| HMS Apollo, renommé Hobart (63) | - | - | 13. 1. 1936 | c. 1962 | désarmé | - | |
| HMS Amphion, renommé Perth (29) | - | - | 6. 7. 1936 | 1. 3. 1942 | coulé par des torpilles de navires de surface | - | |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 4 × 2 = 8 (1 600) | 6"/50 BL Mk XXIII | 152 mm/50 | 7 /min | 51 (2) kg | 841 m/s | 23 300 m @45° |
| - c. 1939 | 4 × 1 = 4 (800) | 4"/45 QF HA Mk V CA | 102 mm/45 CA | 12,5 /min | 15 (1) kg | 728 m/s | 15 000 - 9500 m @80° |
| c. 1939 - | 4 × 2 = 8 (1 600) | 4"/45 QF Mk XVI CA | 102 mm/45 CA | 17,5 /min | 17 kg | 811 m/s | 18 200 - 11900 m @80° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| 12. 1941 - | 2 × 4 = 8 | 2-pdr pom-pom CA | 40 mm/39 CA | 115 /min | 820 g | 732 m/s | 4 600 - 4 000 m @80° |
| 9. 1944 - | 3 × 2 = 6 | 40 mm Bofors CA | 40 mm/56 CA | 120 /min | 894 g | 853 m/s | 9 800 - 7 200 m @90° |
| 9. 1944 - | 10 = 10 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @85° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - c. 1939 | 2 × 4 (bordée) = 8 (9 torpilles) | torpille 21" Mk IX | 533 mm | 340 kg |
9 600 m @36 kn 12 300 m @30 kn |
| c. 1939 - | 2 × 4 (bordée) = 8 (9 torpilles) | torpille 21" Mk IX** | 533 mm | 365 kg |
10 000 m @41 kn 13 700 m @35 kn |
| période | nombre et type | stockage | équipement | carburant | composition |
|---|---|---|---|---|---|
| - | 1 hydravion(s) catapulté(s) | - |
1 catapulte(s) 1 grue(s) |
- | - |
| [ haut de page ] |

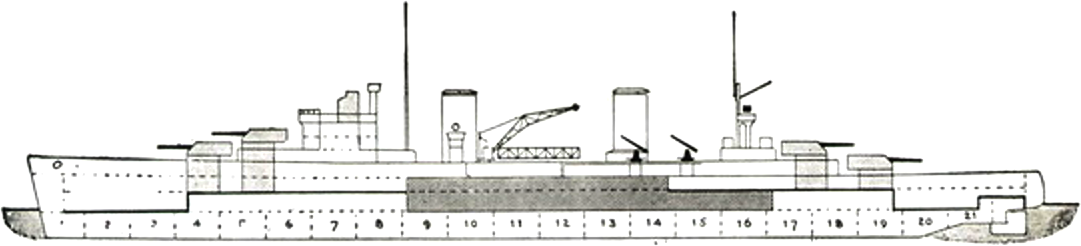

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 76 | 76 | (89) | 32 | 32 | (51) | - | 38 / - | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 25 | - | - | 25 | - | - | - | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
4 chaudière(s) Admiralty à tubes minces, mazout |
4 hélice(s) sur turbine(s) à réducteur(s) |
72 000 ch | 32,5 kn (33,1 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
1 600 t de mazout |
7 100 M | 12 kn | 25 j | ||
| 5 900 M | 16 kn | 16 j | |||
| 1 900 M | 31 kn | 2 j 14 h |
