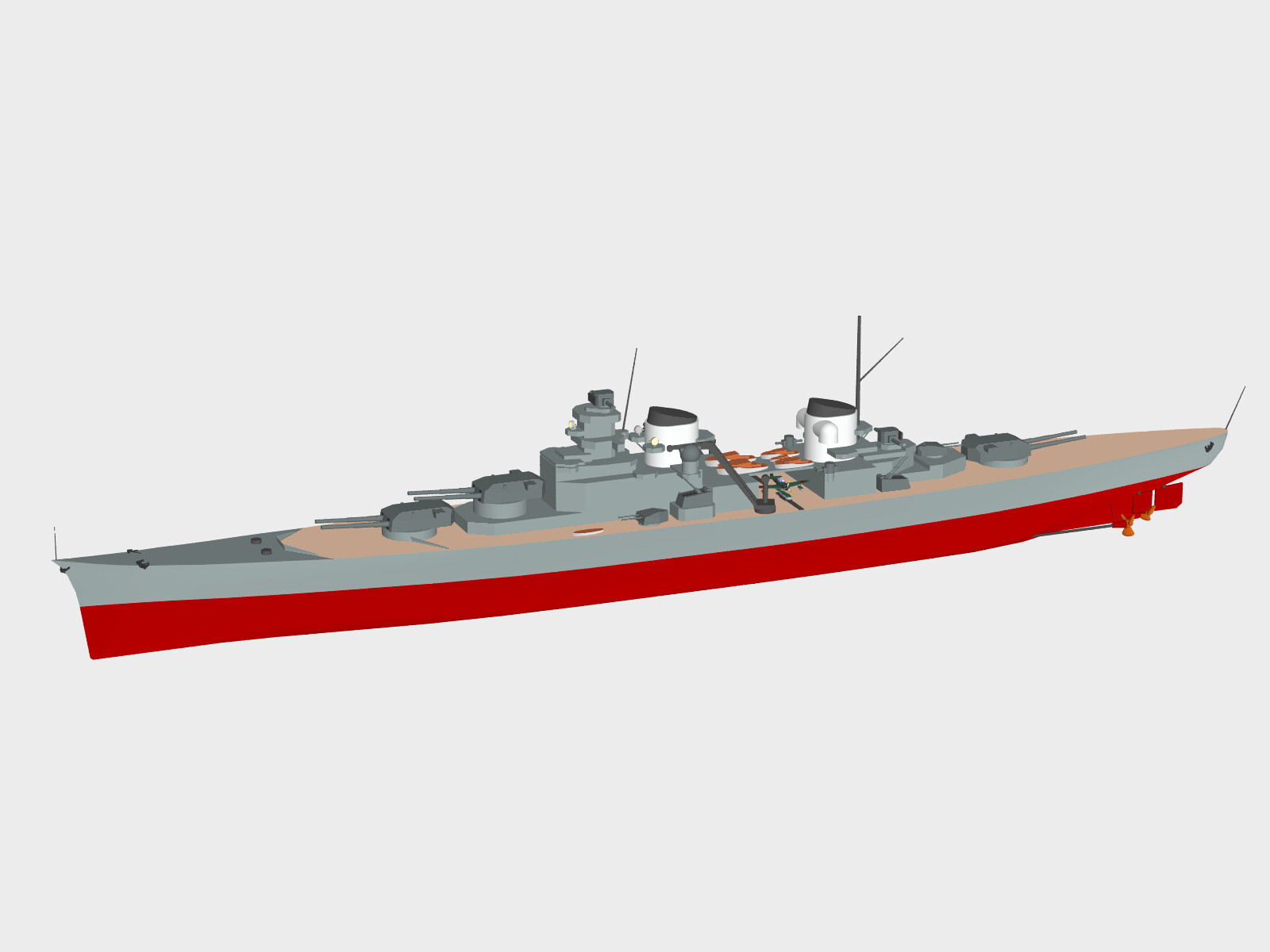

| type | génération | conception | service | nation |
|---|---|---|---|---|
| Schlachtkreuzer | traité de Washington | 8. 1939 | Kaiserliche Marine - Kriegsmarine | Allemagne |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 30 500 tW | - | 35 700 t | 256 m | 30 m | 11,2 m | 1965 |
| photo | unité | mise en chantier | lancement | sortie | motif | sort final |
|---|---|---|---|---|---|---|
| - | O | - | - | - | annulé | - |
| - | P | - | - | - | annulé | - |
| - | Q | - | - | - | annulé | - |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 3 × 2 = 6 (650) | 38 cm SK C/34 | 380 mm/52 | 2,7 /min | 800 (19) kg | 820 m/s | 36 500 m @30° |
| - | 3 × 2 = 6 (720) | 15 cm TBts KC/36 | 150 mm/48 | 7,5 /min | 46 (4) kg | 835 m/s | 23 500 m @45° |
| - | 4 × 2 = 8 | 10,5 cm SK C/33 CA | 105 mm/65 CA | 16,5 /min | 16 kg | 900 m/s | 17 700 - 12500 m @80° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - | 4 × 2 = 8 | 3,7 cm SK C/30 CA | 37 mm/83 CA | 30 /min | 742 g | 1000 m/s | 8 500 - 6 800 m @85° |
| - | 5 × 4 = 20 | 2 cm C/30 CA | 20 mm/65 CA | 280 /min | 134 g | 835 m/s | 4 900 - 3 700 m @90° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - | 2 × 3 (fixe) = 6 (18 torpilles) | torpille 53,3 cm G7aT1 | 533 mm | 320 kg |
6 000 m @44 kn 8 000 m @40 kn 14 000 m @30 kn |
| période | nombre et type | stockage | équipement | carburant | composition |
|---|---|---|---|---|---|
| - | 4 hydravion(s) catapulté(s) | - |
1 catapulte(s) 2 grue(s) |
- | - |
| [ haut de page ] |
| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 180 + 80 | 180 + 80 | 180 + 80 | 50 + 60 | 50 + 60 | 50 + 60 | 60 | 110 / - | 45 / 1-4,2 m |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 / 60 | 210 | - | - | 180 | 140 | - | - | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
4 chaudière(s) Wagner à haute pression, mazout 8 moteur(s) Diesel MAN double action |
1 hélice(s) sur turbine(s) à réducteur(s) 2 hélice(s) sur arbre(s) Diesel |
176 000 ch | 33,5 kn (35 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
6 100 t de mazout |
14 000 M | 19 kn | 31 j |
