CROISEUR LOURD Myoko

Myoko 1939 »

description armement protection propulsion

CLASSE Myoko - DESCRIPTION

type	génération	mise en chantier	service	nation
Itto Junyokan	traité de Washington	10. 1924	Nippon Kaigun	Japon

photo	unité	mise en chantier	lancement	entrée	sortie	motif	sort final

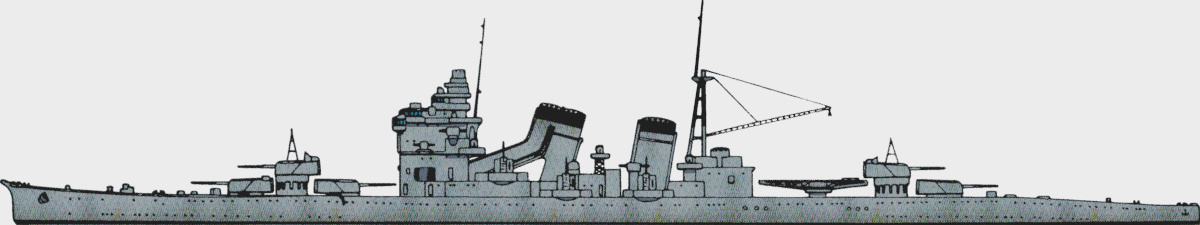

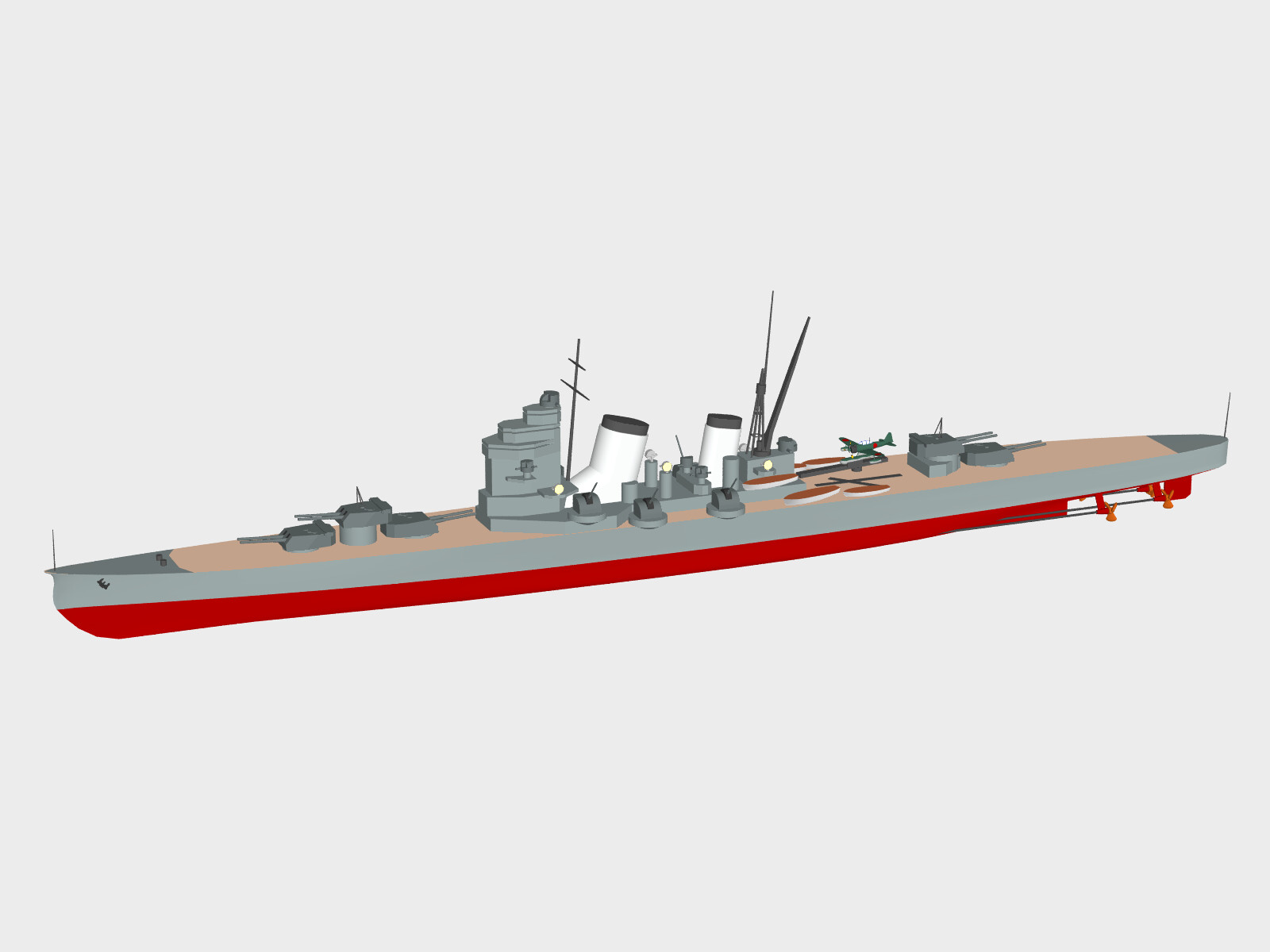

Nachi avant reconstruction	*Nachi*	-	-	26. 11. 1928	15. 1. 1939	reconstruit	-
-	*Haguro*	-	-	25. 4. 1929	10. 1. 1939	reconstruit	-
Myoko à Kure 1931	*Myoko*	-	-	31. 7. 1929	19. 3. 1940	reconstruit	-
Ashigara avant reconstruction	*Ashigara*	-	-	20. 8. 1929	6. 1939	reconstruit	-

haut de page

CLASSE Myoko - ARMEMENT

période	nombre nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement)	pièce	tube	cadence	masse	vélocité	portée portée - plafond (CA)
-	5 × 2 = 10 (1 200)	20 cm/50 3 Nen Shiki C/D	200 mm/50	4 /min	110 (3) kg	870 m/s	26 700 m @40°


- c. 1936	6 × 1 = 6 (1 400)	12 cm/45 10 Shiki ^CA	120 mm/45 ^CA	10,5 /min	20 (2) kg	830 m/s	16 000 - 10000 m @75°
c. 1936 -	4 × 2 = 8 (1 600)	12.7 cm/40 89 Shiki ^CA	127 mm/40 ^CA	14 /min	23 (2) kg	724 m/s	14 800 - 9400 m @90°


période	nombre nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement)	pièce	tube	cadence	masse	vélocité	portée portée - plafond (CA)
c. 1936 -	4 = 4	13 mm 93 Shiki ^CA	13,2 mm/76 ^CA	450 /min	50 g	805 m/s	6 000 - 4 500 m @85°

période	nombre et position	type	calibre	charge	portée
- c. 1936	4 × 3 (fixe) = 12 (36 torpilles)	torpille 61 cm 90 Shiki	610 mm	375 kg	7 000 m @46 kn 10 000 m @43 kn 15 000 m @35 kn
c. 1936 -	2 × 4 (bordée) = 8 (16 torpilles, recharge 5 min à la mer)	torpille 61 cm 93 Shiki	610 mm	490 kg	20 000 m @50 kn 32 000 m @42 kn 40 000 m @38 kn

période

nombre et type

stockage

équipement

carburant

composition

- c. 1936

2 hydravion(s) catapulté(s)

1 catapulte(s)
1 grue(s)

2 appareil(s) de reconnaissance

c. 1936 -

4 hydravion(s) catapulté(s)

2 catapulte(s)
1 grue(s)

4 appareil(s) de reconnaissance

haut de page

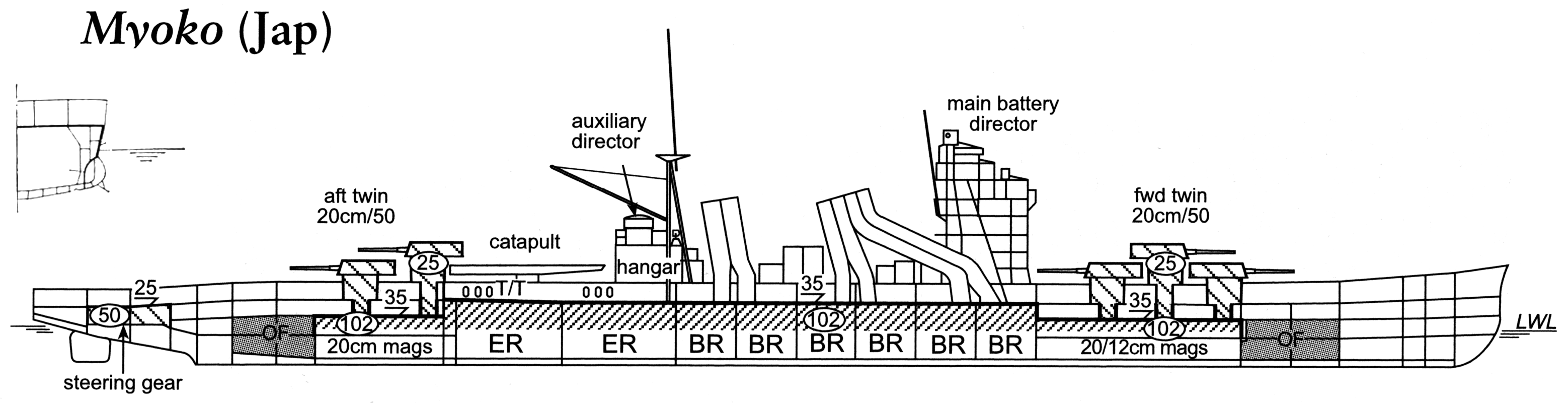

CLASSE Myoko - PROTECTION

verticale	chaufferie bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)	machines bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)	magasins bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)			horizontale	chaufferie pont supérieur + pont supérieur + pont principal / maximum + pont inférieur	machines pont supérieur + pont supérieur + pont principal / maximum + pont inférieur	magasins pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins)			gouvernail protection horizontale			traverse avant / arrière valeurs maximales			pare-torpille paroi / distance du bordé / charge explosive
	102 @12° + (19)	102 @12° + (19)	102 @12°				35 + 35	35 + 35	35 + 35			-			102 / -			58 / 2,6 m

blockhaus verticale / horizontale			tourelles	face	côté	plafond	barbettes			secondaires	face	côté	plafond	barbettes
-				25	25	25	76				-	-	-	-

Le cuirassement est réalisé en acier type Krupp (ou équivalent).

haut de page

CLASSE Myoko - PROPULSION

chaufferie	machines	puissance	vitesse	diamètre tactique
12 chaudière(s) Kampon à tubes minces, mazout	4 hélice(s) sur turbine(s) à réducteur(s)	130 000 ch (140 200 ch aux essais)	35,5 kn (36,2 kn aux essais)	-

combustible		autonomie	distance	vitesse	durée
2 500 t de mazout			7 000 M	14 kn	21 j

haut de page
