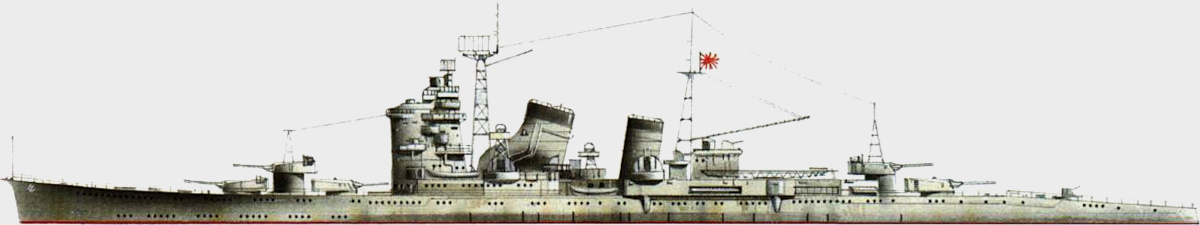

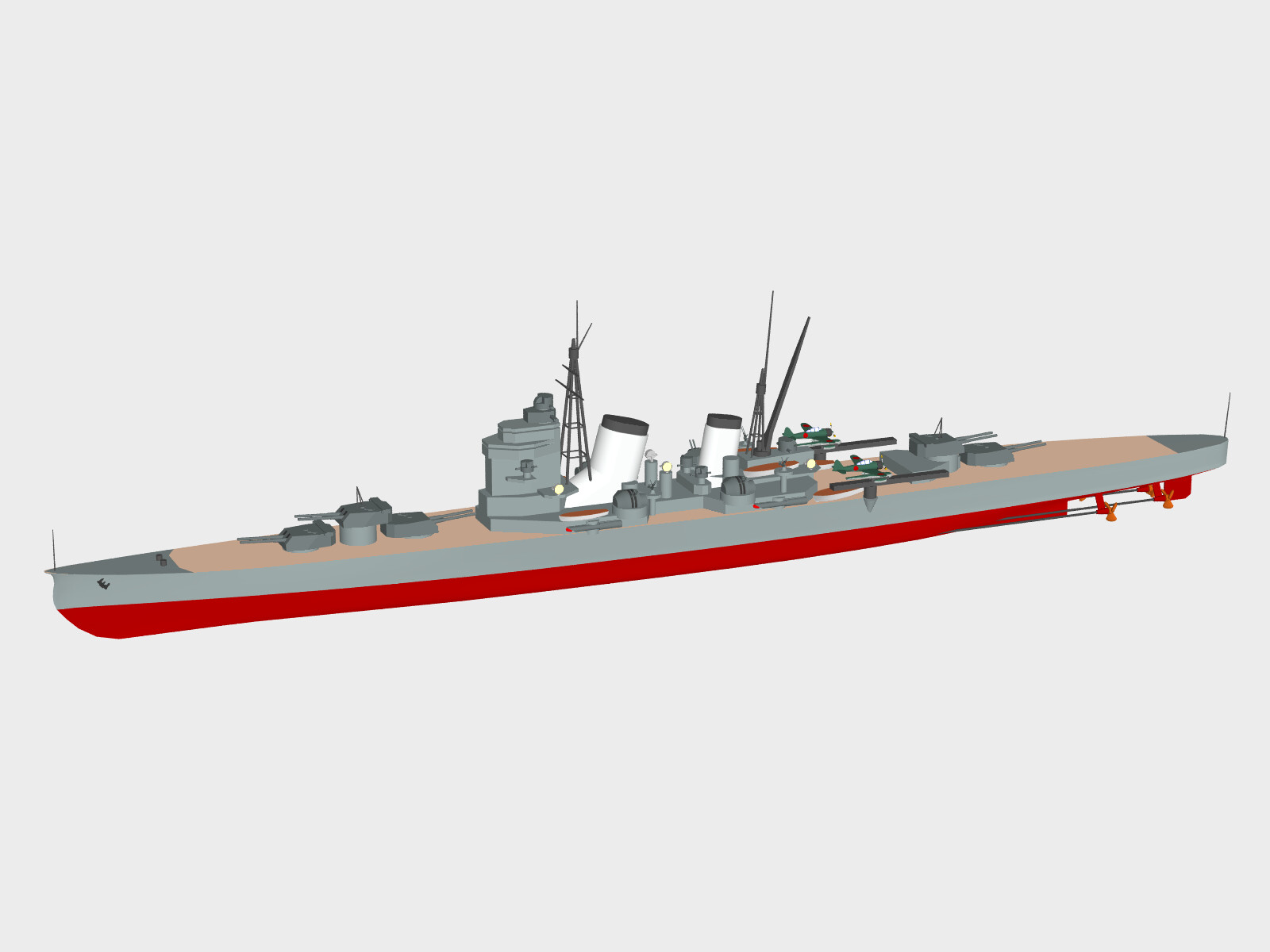

| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Itto Junyokan | reconstruction post-traité de Washington | 1. 1939 | Nippon Kaigun | Japon |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 13 000 tW | - | 15 900 t | 204 m | 21 m | 6,3 m | 773 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|

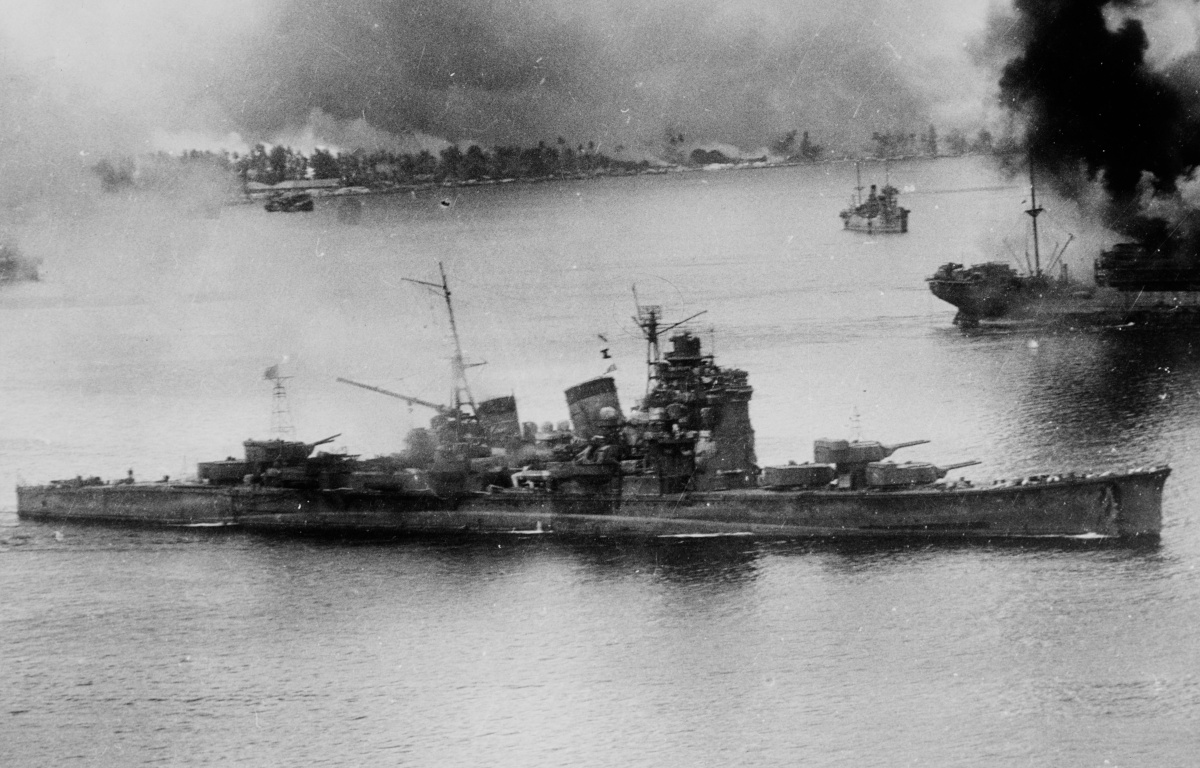

| Haguro | - | - | 28. 12. 1939 | 16. 5. 1945 | coulé par des torpilles de navires de surface | - | |
| Nachi | - | - | 31. 3. 1940 | 5. 11. 1944 | coulé par l'aviation | - | |
| Ashigara | - | - | 30. 6. 1940 | 8. 6. 1945 | coulé par un sous-marin | - | |
| Myoko | - | - | 28. 4. 1941 | 8. 7. 1946 | sabordé | - | |
| haut de page |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 5 × 2 = 10 (1 200) | 20 cm/50 3 Nen Shiki N°2 C/D | 203 mm/50 | 4 /min | 126 (3) kg | 840 m/s | 28 900 m @40° |
| - | 4 × 2 = 8 (1 600) | 12.7 cm/40 89 Shiki CA | 127 mm/40 CA | 14 /min | 23 (2) kg | 724 m/s | 14 800 - 9400 m @90° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - 6. 1943 | 4 × 2 = 8 | 25 mm 96 Shiki CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| 6. 1943 - 5. 1944 | 8 × 2 = 16 | 25 mm 96 Shiki CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| 5. 1944 - 7. 1944 | 8 × 1 + 8 × 2 = 24 | 25 mm 96 Shiki CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| 7. 1944 - | 24 × 1 + 8 × 2 + 4 × 3 = 52 | 25 mm 96 Shiki CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| - | 4 = 4 | 13 mm 93 Shiki CA | 13,2 mm/76 CA | 450 /min | 50 g | 805 m/s | 6 000 - 4 500 m @85° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - 7. 1944 | 4 × 4 (bordée) = 16 (24 torpilles, recharge 5 min à la mer) | torpille 61 cm 93 Shiki | 610 mm | 490 kg |
20 000 m @50 kn 32 000 m @42 kn 40 000 m @38 kn |
| 7. 1944 - | 2 × 4 (bordée) = 8 (16 torpilles, recharge 5 min à la mer) | torpille 61 cm 93 Shiki Kai 3 | 610 mm | 780 kg |
15 000 m @50 kn 25 000 m @42 kn 30 000 m @38 kn |
| période | nombre et type | stockage | équipement | carburant | composition | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 3 hydravion(s) catapulté(s) | - |
2 catapulte(s) 1 grue(s) |
- |
|
||||||
| haut de page |

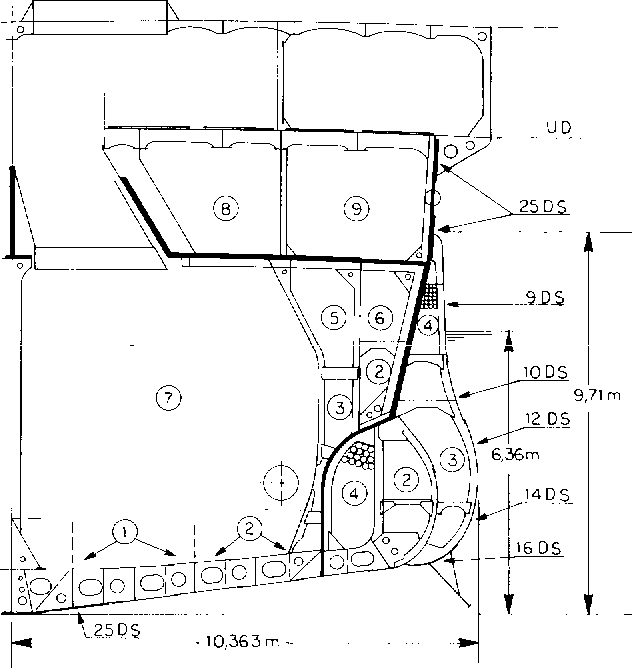

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi
/ distance du bordé / charge explosive |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 102 @12° + (19) | 102 @12° + (19) | 102 @12° | 35 + 35 | 35 + 35 | 35 + 35 | - | 102 / - | 58 / 3,5 m |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 25 | 25 | 25 | 76 | - | - | - | - |
|
Le cuirassement est réalisé en acier type Krupp (ou équivalent).
|
| haut de page |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
12 chaudière(s) Kampon à tubes minces, mazout |
4 hélice(s) sur turbine(s) à réducteur(s) |
132 000 ch (132 800 ch aux essais) | 33,3 kn (33,9 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
2 200 t de mazout |
7 900 M | 14 kn | 24 j | ||
| 5 000 M | 18 kn | 12 j |
