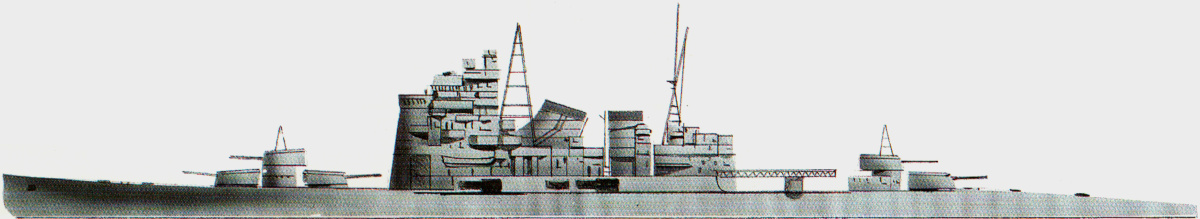

| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Itto Junyokan | traité de Washington | 4. 1927 | Nippon Kaigun | Japon |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 11 400 tW | 12 800 t | 15 200 t | 204 m | 18 m | 6,1 m | 773 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| Atago | - | - | 30. 3. 1932 | 4. 1938 | reconstruit | - | |

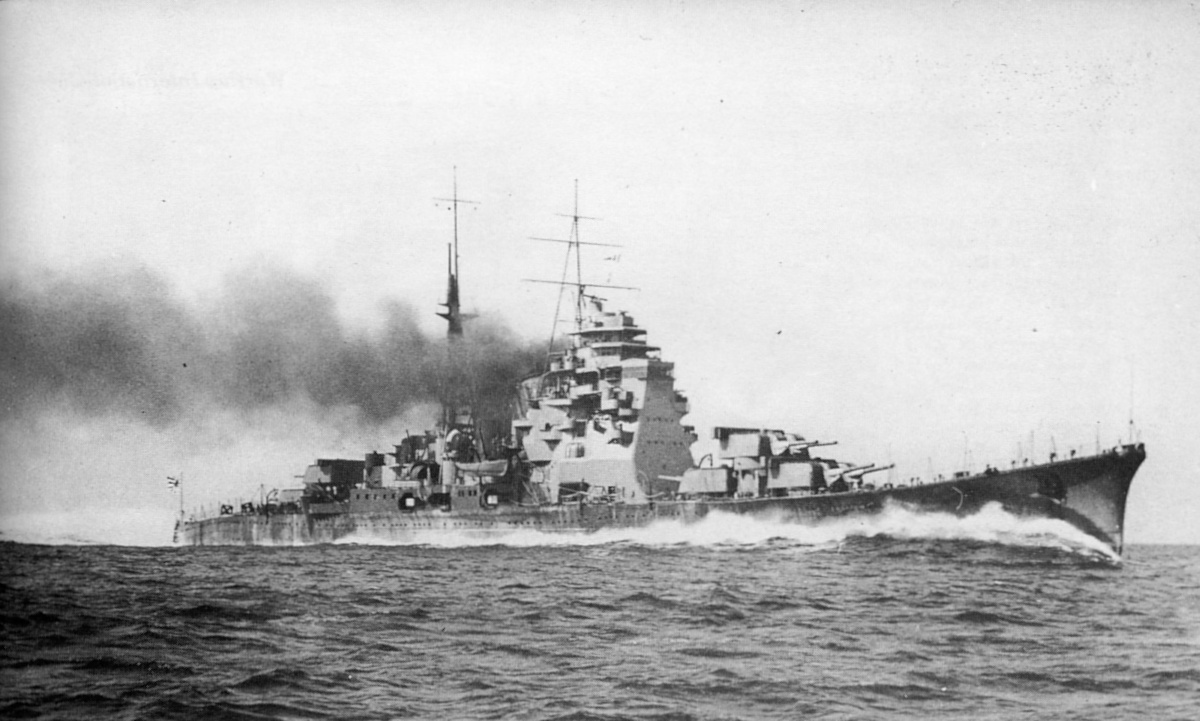

| Takao | - | - | 31. 5. 1932 | 5. 1938 | reconstruit | - | |

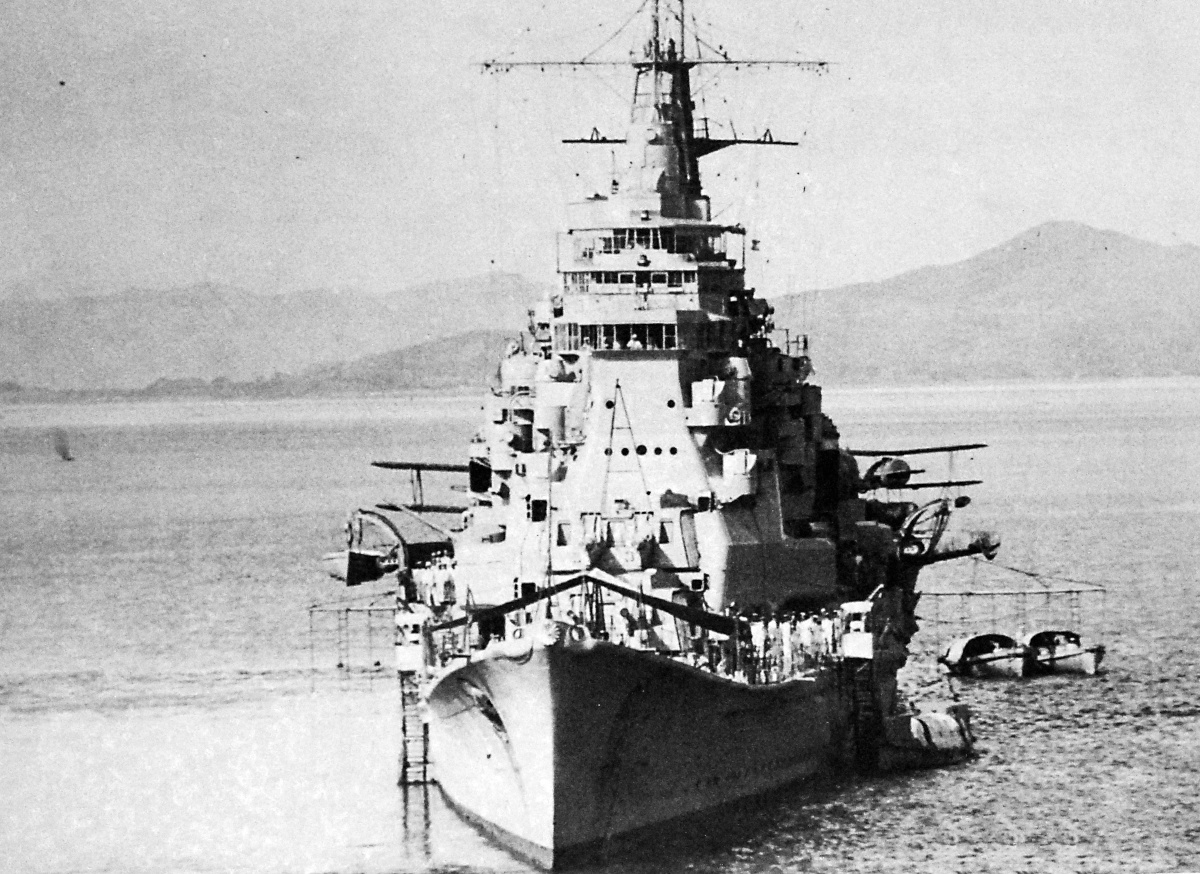

| Maya | - | - | 30. 6. 1932 | 23. 10. 1944 | coulé par un sous-marin | - | |

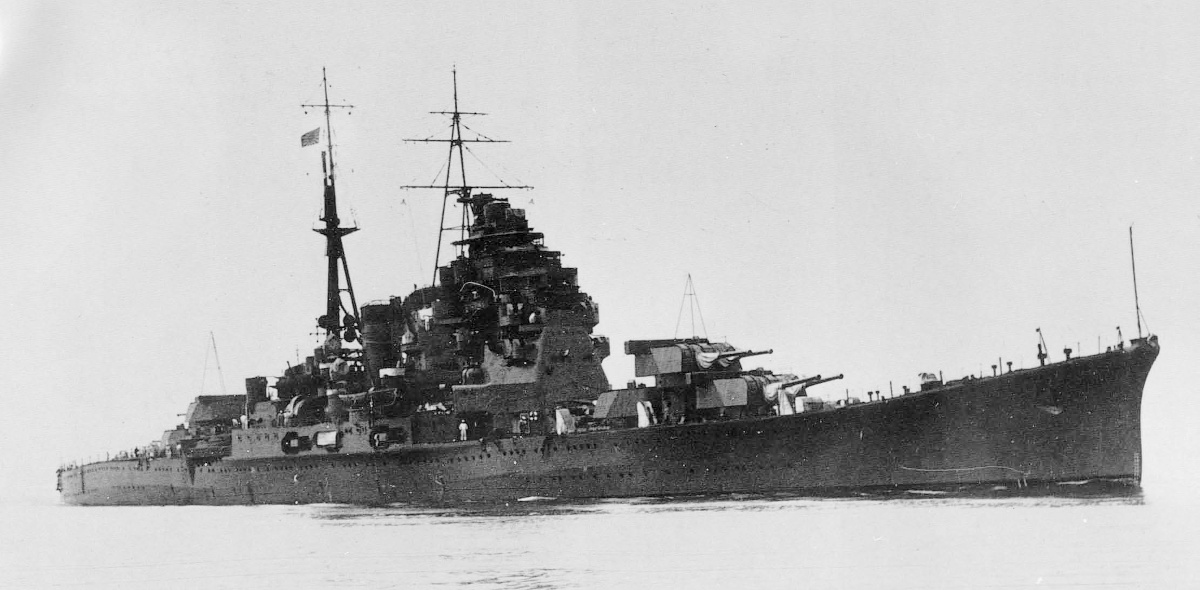

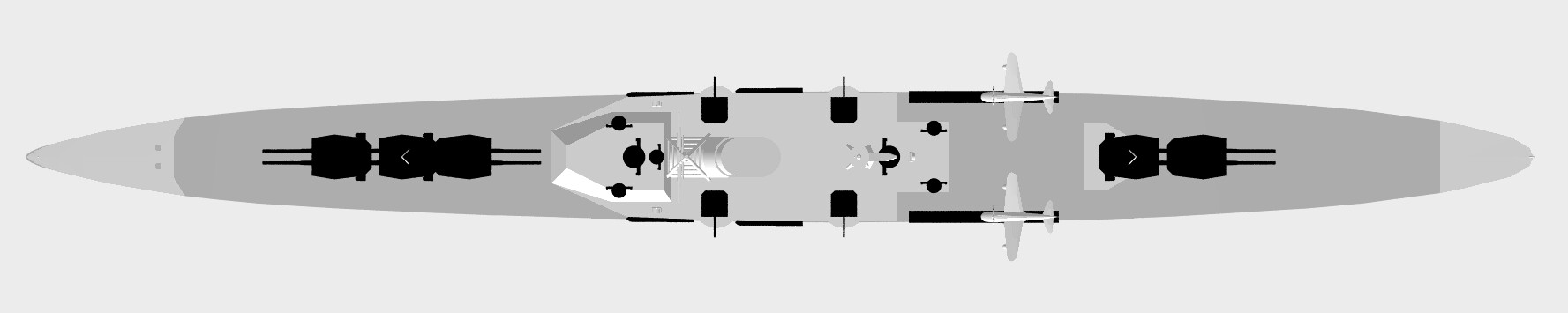

| Chokai | - | - | 30. 6. 1932 | 25. 10. 1944 | coulé par l'aviation | - | |
| haut de page |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 5 × 2 = 10 (1 200) | 20 cm/50 3 Nen Shiki N°2 E/E1 | 203 mm/50 | 4 /min | 126 (3) kg | 840 m/s | 29 400 m @45° |
| - | 4 × 1 = 4 (1 400) | 12 cm/45 10 Shiki CA | 120 mm/45 CA | 10,5 /min | 20 (2) kg | 830 m/s | 16 000 - 10000 m @75° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - c. 1938 | 2 = 2 | 40 mm Vickers CA | 40 mm/39 CA | 200 /min | 900 g | 600 m/s | 5 800 - 4 000 m @85° |
| 12. 1941 - 9. 1943 | 6 × 2 = 12 | 25 mm 96 Shiki CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| 9. 1943 - c. 1944 | 8 × 2 = 16 | 25 mm 96 Shiki CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| c. 1944 - 9. 1944 | 10 × 1 + 8 × 2 = 26 | 25 mm 96 Shiki CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| 9. 1944 - | 22 × 1 + 8 × 2 = 38 | 25 mm 96 Shiki CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| c. 1938 - 12. 1941 | 1 × 4 = 4 | 13 mm 93 Shiki CA | 13,2 mm/76 CA | 450 /min | 50 g | 805 m/s | 6 000 - 4 500 m @85° |
| 12. 1941 - | 2 × 2 = 4 | 13 mm 93 Shiki CA | 13,2 mm/76 CA | 450 /min | 50 g | 805 m/s | 6 000 - 4 500 m @85° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - | 4 × 2 (bordée) = 8 (24 torpilles, recharge 5 min à la mer) | torpille 61 cm 93 Shiki | 610 mm | 490 kg |
20 000 m @50 kn 32 000 m @42 kn 40 000 m @38 kn |
| lutte anti-sous-marine |
|---|
|
1 rampe de poupe (à partir de 1944)
|
| période | nombre et type | stockage | équipement | carburant | composition | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 3 hydravion(s) catapulté(s) | - |
2 catapulte(s) 1 grue(s) |
- |
|
||||||||||
| haut de page |

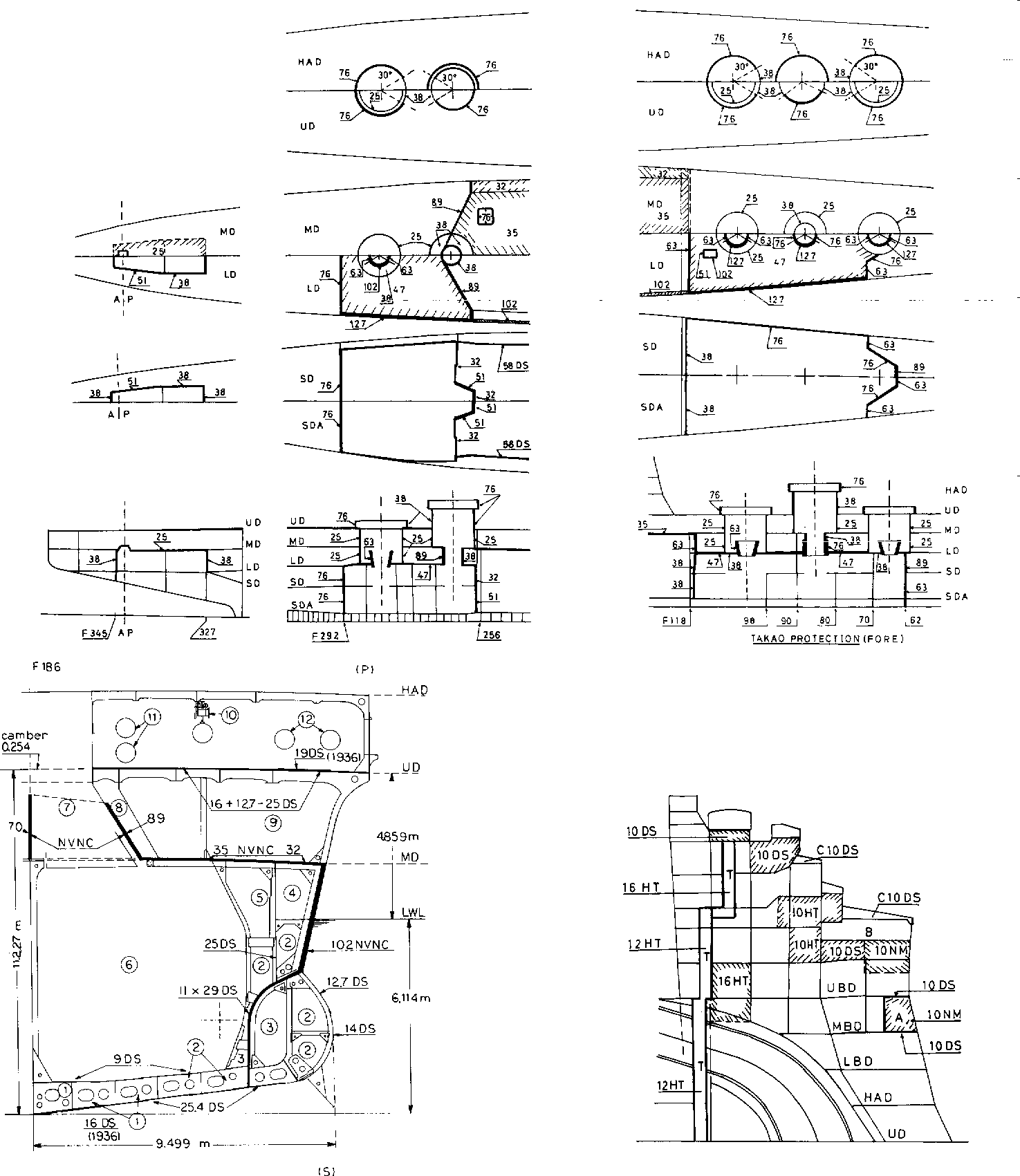

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi
/ distance du bordé / charge explosive |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 102 @12° + (19) | 102 @12° + (19) | 127 @12° | 35 + 35 | 35 + 35 | 35 + 47 | - | 89 / - | 58 / 2,6 m |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 / 10 | 25 | 25 | 25 | 76 | - | - | - | - |
|
Le cuirassement est réalisé en acier type Krupp (ou équivalent).
|
| haut de page |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
12 chaudière(s) Kampon à tubes minces, mazout |
4 hélice(s) sur turbine(s) à réducteur(s) |
130 000 ch (134 200 ch aux essais) | 35,5 kn (35,6 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
2 600 t de mazout |
7 000 M | 14 kn | 21 j |
