CROISEUR LOURD Takao 1938

« Takao

« Furutaka 1936

description armement protection propulsion

CLASSE Takao 1938 - DESCRIPTION

type	génération	mise en chantier	service	nation
Itto Junyokan	reconstruction post-traité de Washington	4. 1938	Nippon Kaigun	Japon

photo	unité	mise en chantier	lancement	entrée	sortie	motif	sort final

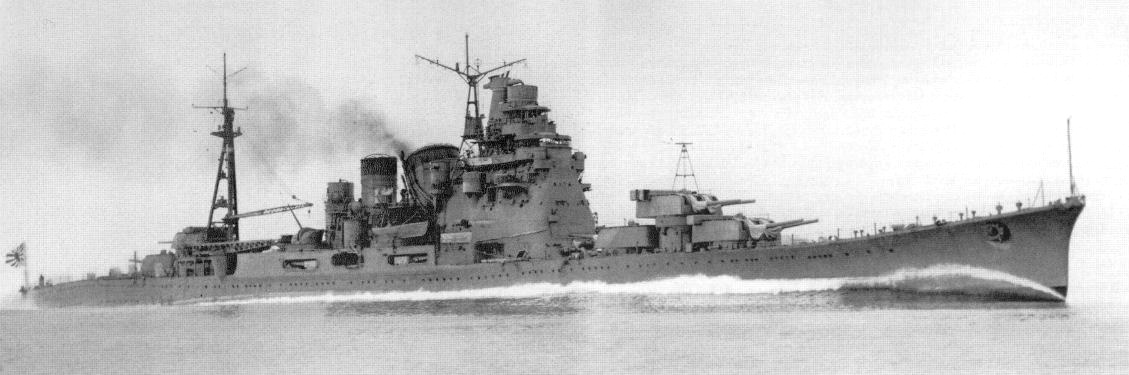

Takao 1939	*Takao*	-	-	31. 8. 1939	31. 7. 1945	saboté	-

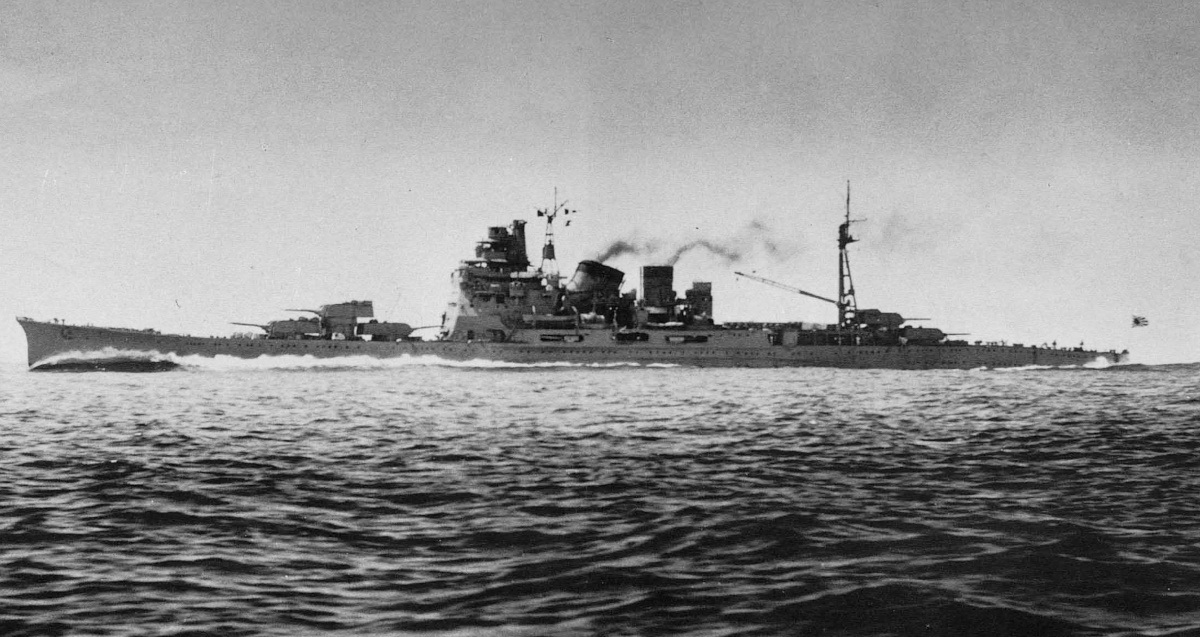

Atago 1939	*Atago*	-	-	30. 10. 1939	23. 10. 1944	coulé par un sous-marin	-

haut de page

CLASSE Takao 1938 - ARMEMENT

période	nombre nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement)	pièce	tube	cadence	masse	vélocité	portée portée - plafond (CA)
-	5 × 2 = 10 (1 200)	20 cm/50 3 Nen Shiki N°2 E/E1	203 mm/50	4 /min	126 (3) kg	840 m/s	29 400 m @45°


- 3. 1942	4 × 1 = 4 (1 400)	12 cm/45 10 Shiki ^CA	120 mm/45 ^CA	10,5 /min	20 (2) kg	830 m/s	16 000 - 10000 m @75°
3. 1942 -	4 × 2 = 8 (1 600)	12.7 cm/40 89 Shiki ^CA	127 mm/40 ^CA	14 /min	23 (2) kg	724 m/s	14 800 - 9400 m @90°


période	nombre nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement)	pièce	tube	cadence	masse	vélocité	portée portée - plafond (CA)
- 3. 1944	8 = 8	25 mm 96 Shiki ^CA	25 mm/60 ^CA	220 /min	250 g	900 m/s	6 800 - 3 000 m @85°
3. 1944 - 7. 1944	8 × 1 + 6 × 2 + 2 × 3 = 26	25 mm 96 Shiki ^CA	25 mm/60 ^CA	220 /min	250 g	900 m/s	6 800 - 3 000 m @85°
7. 1944 -	30 × 1 + 6 × 2 + 6 × 3 = 60	25 mm 96 Shiki ^CA	25 mm/60 ^CA	220 /min	250 g	900 m/s	6 800 - 3 000 m @85°


-	4 = 4	13 mm 93 Shiki ^CA	13,2 mm/76 ^CA	450 /min	50 g	805 m/s	6 000 - 4 500 m @85°

période	nombre et position	type	calibre	charge	portée
- c. 1944	4 × 4 (bordée) = 16 (24 torpilles, recharge 5 min à la mer)	torpille 61 cm 93 Shiki	610 mm	490 kg	20 000 m @50 kn 32 000 m @42 kn 40 000 m @38 kn
c. 1944 -	4 × 4 (bordée) = 16 (24 torpilles, recharge 5 min à la mer)	torpille 61 cm 93 Shiki Kai 3	610 mm	780 kg	15 000 m @50 kn 25 000 m @42 kn 30 000 m @38 kn

période

nombre et type

stockage

équipement

carburant

composition

3 hydravion(s) catapulté(s)

2 catapulte(s)
1 grue(s)

1941 :	2 appareil(s) d'observation 1 appareil(s) de reconnaissance

1943 :	2 appareil(s) de reconnaissance

haut de page

CLASSE Takao 1938 - PROTECTION

verticale	chaufferie bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)	machines bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)	magasins bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)			horizontale	chaufferie pont supérieur + pont supérieur + pont principal / maximum + pont inférieur	machines pont supérieur + pont supérieur + pont principal / maximum + pont inférieur	magasins pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins)			gouvernail protection horizontale			traverse avant / arrière valeurs maximales			pare-torpille paroi / distance du bordé / charge explosive
	102 @12° + (19)	102 @12° + (19)	127 @12°				35 + 35	35 + 35	35 + 47			-			89 / -			58 / 3,5 m

blockhaus verticale / horizontale			tourelles	face	côté	plafond	barbettes			secondaires	face	côté	plafond	barbettes
10 / 10				25	25	25	76				-	-	-	-

Le cuirassement est réalisé en acier type Krupp (ou équivalent).

haut de page

CLASSE Takao 1938 - PROPULSION

chaufferie	machines	puissance	vitesse	diamètre tactique
12 chaudière(s) Kampon à tubes minces, mazout	4 hélice(s) sur turbine(s) à réducteur(s)	133 000 ch (133 100 ch aux essais)	34,1 kn (34,3 kn aux essais)	-

combustible		autonomie	distance	vitesse	durée
2 600 t de mazout			8 500 M	14 kn	25 j
			5 000 M	18 kn	12 j

haut de page
