| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Central battery ironclad | ironclad | 2. 1866 | Royal Navy | Royaume-Uni & Commonwealth |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| - | 8 700 t | 8 800 t | 109 m | 18 m | 7,7 m | 638 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| HMS Hercules | - | - | 21. 11. 1868 | c. 1905 | désarmé | - | |
| haut de page |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 8 × 1 = 8 | 10" RML 18-ton | 254 mm/15 | 0,7 /min | 186 kg | 416 m/s | 5 500 m @0° | |||||||||||
| - | 2 × 1 = 2 | 9" RML 12-ton | 229 mm/14 | - | 116 kg | 430 m/s | - | |||||||||||
| - | 4 × 1 = 4 | 7" RML 6½-ton | 176 mm/16 | - | 52 kg | 465 m/s | 5 000 m @0° | |||||||||||
| c. 1892 - | 6 × 1 = 6 | 4.7"/40 QF Mk I | 120 mm/40 | 5,5 /min | 20 (3) kg | 675 m/s | 9 100 m @20° | |||||||||||
| c. 1892 - | 9 × 1 = 9 | 6-pdr QF 8cwt Mk I-II | 57 mm/40 | 20 /min | 3 kg | 538 m/s | 3 700 m @38° | |||||||||||
| c. 1892 - | 13 × 1 = 13 | 3-pdr QF Mk I-II | 47 mm/40 | 20 /min | 2 kg | 574 m/s | 5 900 m @20° | |||||||||||
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| c. 1878 - | 2 × 1 (fixe) = 2 | torpille Whitehead 14" | 356 mm | 18 kg | - |
| haut de page |
| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi
/ distance du bordé / charge explosive |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 229 | 229 | 229 | - | - | - | - | 152 / - | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 203 | - | - | - | 152 | - | - | - |
|
Le cuirassement est réalisé en fer martelé.
|
| haut de page |
| période | plan de voile | surface de voile |
|---|---|---|
| - c. 1892 |

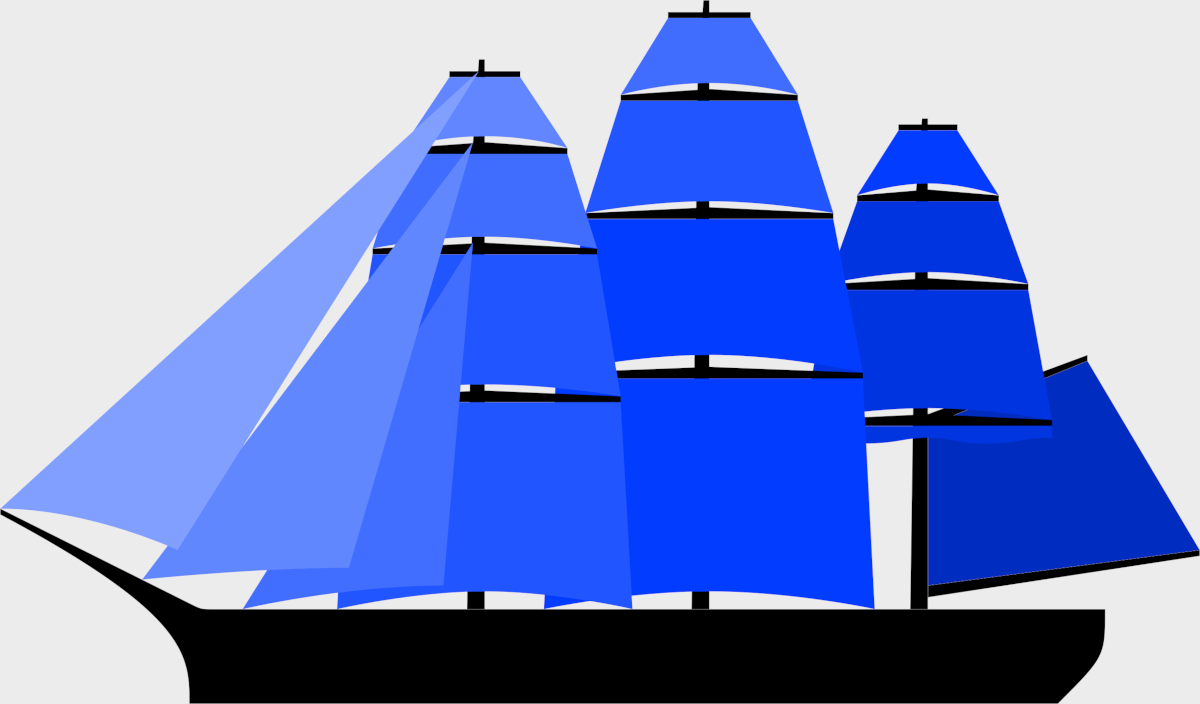

trois-mâts carré
|
4 600 m2 |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
9 chaudière(s) rectangulaire(s), charbon |
1 hélice(s) sur machine(s) à vapeur |
7 200 ch | 14 kn (14,7 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
610 t de charbon |
1 800 M | 10 kn | 7 j |
