| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Nito Junyokan | Dreadnought | 4. 1909 | Nippon Kaigun | Japon |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| - | 5 000 t | 5 000 t | 145 m | 14 m | 5,1 m | 414 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|

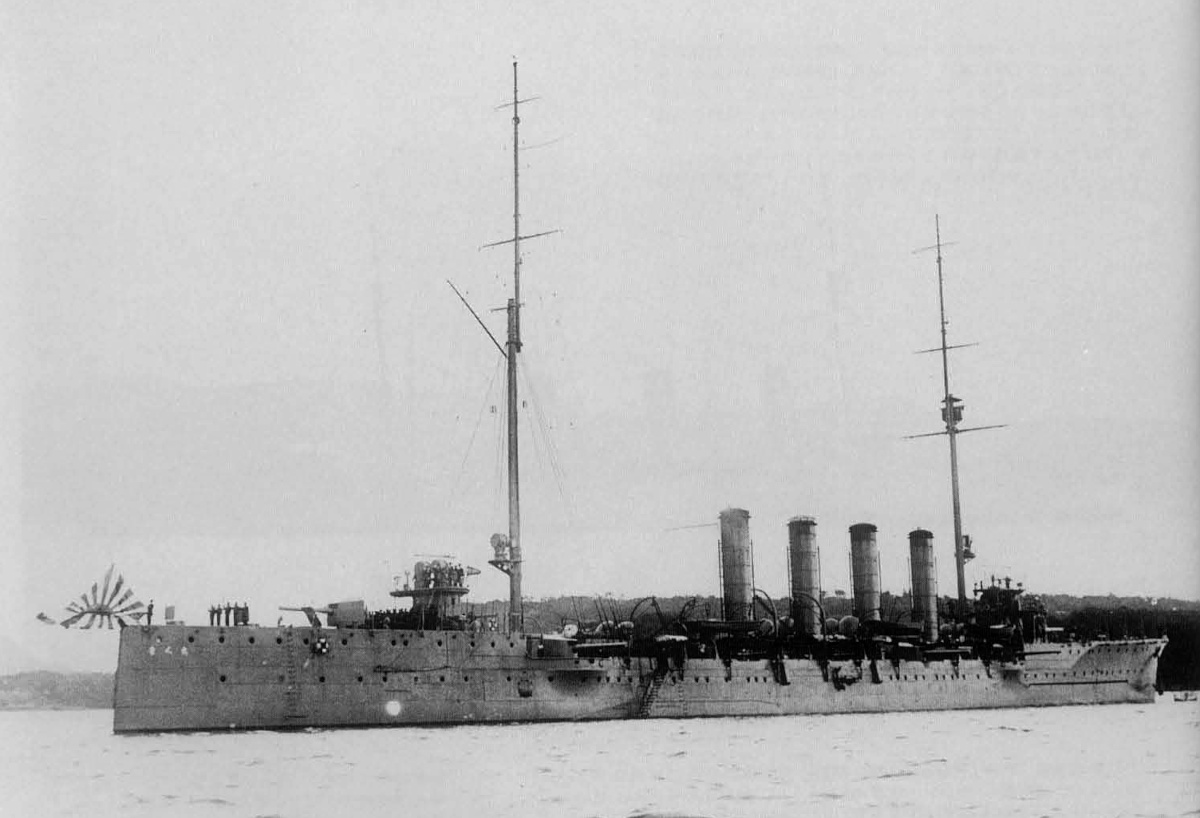

| Chikuma | - | - | 17. 5. 1912 | 1. 4. 1931 | désarmé | - | |

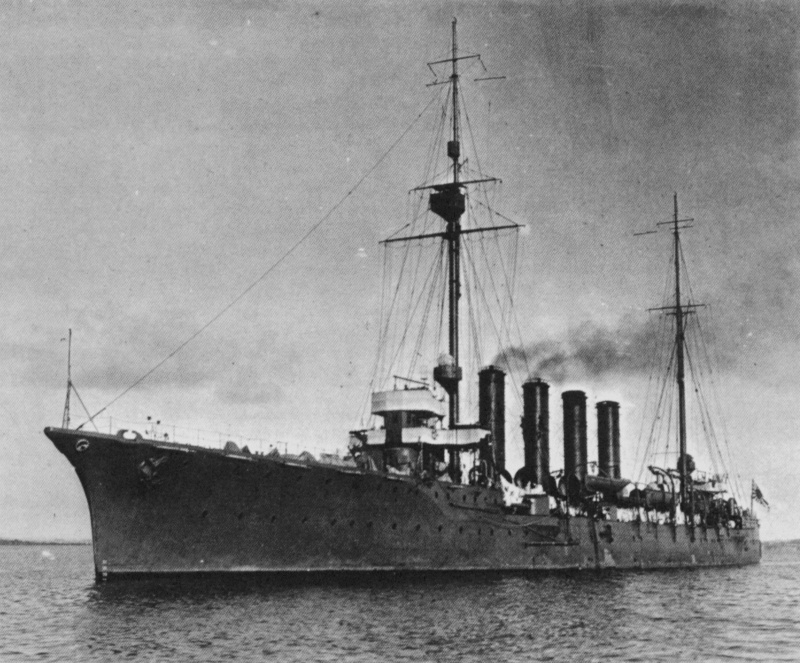

| Hirato | - | - | 17. 7. 1912 | 1. 4. 1940 | désarmé | - | |

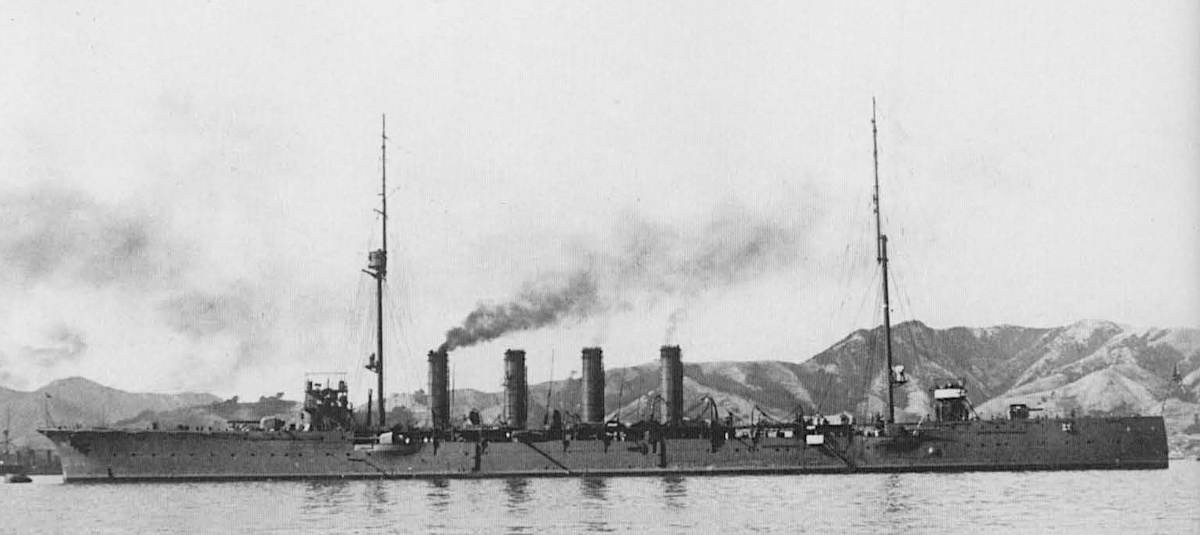

| Yahagi | - | - | 27. 7. 1912 | 1. 4. 1940 | désarmé | - | |
|
Cette classe est dotée d'un armement homogène de 150 mm, en avance sur son époque.
|
| haut de page |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 8 × 1 = 8 | 15 cm/45 41 Shiki | 152 mm/45 | 5 /min | 45 kg | 825 m/s | 14 800 m @18° | |||||||||||
| - c. 1924 | 4 × 1 = 4 | 8 cm/40 3 Nen Shiki CA | 76 mm/40 CA | 16,5 /min | 6 (1) kg | 685 m/s | 10 800 - 7200 m @75° | |||||||||||
| c. 1924 - | 6 × 1 = 6 | 8 cm/40 3 Nen Shiki CA | 76 mm/40 CA | 16,5 /min | 6 (1) kg | 685 m/s | 10 800 - 7200 m @75° | |||||||||||
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - | 3 × 1 (fixe) = 3 (6 torpilles) | torpille 45 cm Ho Shiki 30 Shiki | 450 mm | 100 kg | 1 000 m @27 kn |
| haut de page |

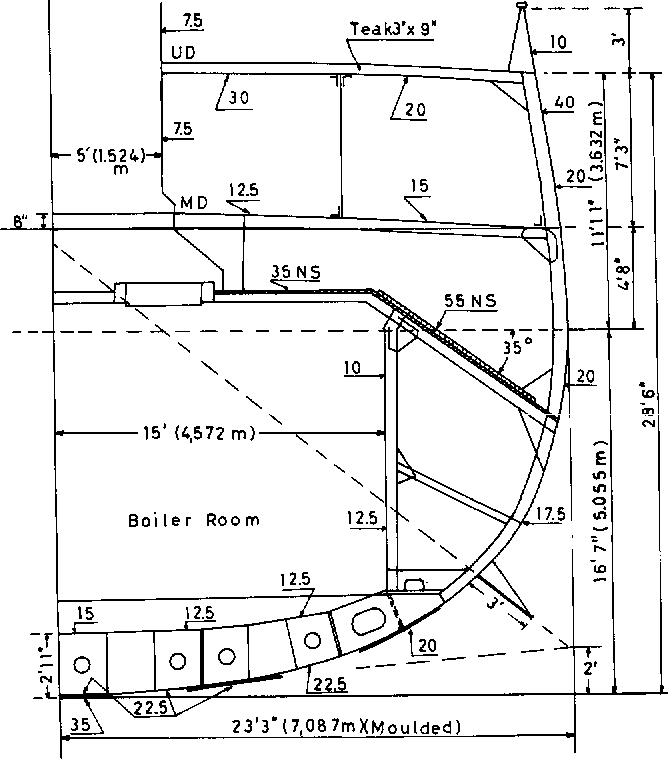

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi
/ distance du bordé / charge explosive |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 57 | 57 | 57 | 57 | 57 | 57 | - | - | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 102 | - | - | - | - | - | - | - | - |
|
Le cuirassement est réalisé en acier à haute résistance.
|
| haut de page |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
16 chaudière(s) Kampon à tubes minces, mixte(s) |
2 hélice(s) sur turbine(s) directe(s) |
22 500 ch | 26 kn (27,1 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
300 t de mazout 1 100 t de charbon |
10 000 M | 10 kn | 42 j |
