| type | génération | conception | service | nation |
|---|---|---|---|---|
| Battleship | traité de Washington | c. 1928 | Royal Navy | Royaume-Uni & Commonwealth |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 25 400 tW | - | - | 186 m | 30 m | 7,9 m | - |
|
À l'approche de la première conférence de Londres, des études sont lancées sur des bâtiments de 25 000 t à 35 000 t, avec l'idée de faire revoir à la baisse les dimensions et les calibres autorisés par le traité de Washington.
|
|
Une conférence établit en 1928 que quatre tourelles doubles ont une valeur offensive à trois tourelles triples. C'est donc la disposition qui est choisie sur ces études de 1928.
Certaines études portaient une artillerie de 254 mm ou 279 mm mais ce calibre ne présentait pas un avantage suffisant sur celui des croiseurs lourds.
|
|
Il s'agit seulement d'une étude préliminaire.
|
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 4 × 2 = 8 (640) | 12"/50 BL Mk XIV | 305 mm/50 | 2 /min | 431 (11) kg | 808 m/s | 33 800 m @40° |
| - | 6 × 2 = 12 (1 200) | 6"/50 BL Mk XXII | 152 mm/50 | 5 /min | 45 kg | 898 m/s | 23 600 m @45° |
| - | 4 × 2 = 8 (800) | 4.7"/40 QF Mk XVII CA | 120 mm/40 CA | 8 /min | 23 kg | 749 m/s | 14 800 - 9800 m @0° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - | 4 × 8 = 32 | 2-pdr pom-pom CA | 40 mm/39 CA | 115 /min | 820 g | 732 m/s | 4 600 - 4 000 m @80° |
| période | nombre et type | stockage | équipement | carburant | composition |
|---|---|---|---|---|---|
| - | 1 hydravion(s) catapulté(s) | - |
1 catapulte(s) 1 grue(s) |
- | - |
| [ haut de page ] |

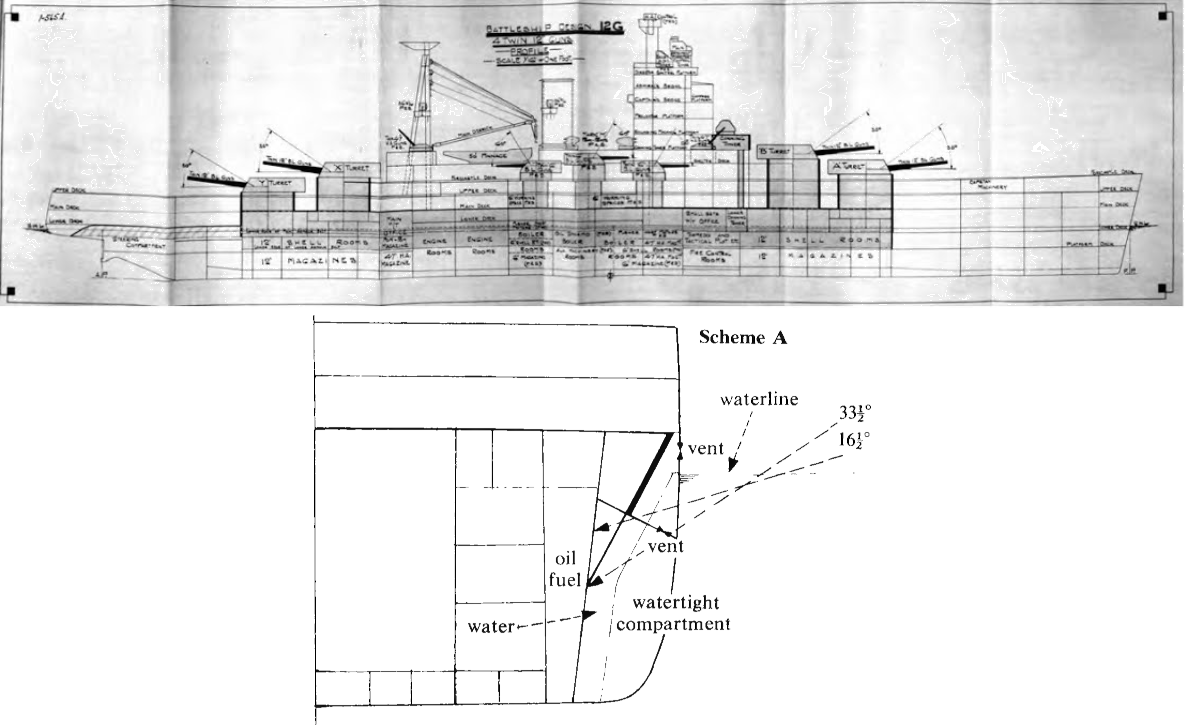

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 203 @27° | 203 @27° | 254 @27° | 102 | 102 | 152 | 102 | 254 / 254 | 38 |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 254 / 114 | 318 | 216 | 146 | 279 | 25 | 25 | 25 | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
6 chaudière(s) Admiralty à tubes minces, mazout |
2 hélice(s) sur turbine(s) à réducteur(s) |
40 000 ch | 23 kn | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
2 700 t de mazout |
7 000 M | 16 kn | 18 j |
| [ haut de page ] |
| auteur(s) | titre | sujet | remarques |
|---|---|---|---|
| Alan RAVEN, John ROBERTS | British Battleships of World War Two (1976) | classe en général | - |
| Norman FRIEDMAN | The British Battleship 1906-1946 (2015) | classe en général | - |
| Alan RAVEN, John ROBERTS | British Battleships of World War Two (1976) | protection | - |
| Norman FRIEDMAN | The British Battleship 1906-1946 (2015) | protection | - |
| - | plans originaux | protection | - |
