| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Heavy cruiser | traité de Washington | 10. 1935 | US Navy | Etats-Unis |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 10 500 tW | 12 100 t | 13 000 t | 185 m | 19 m | 7,2 m | 929 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|

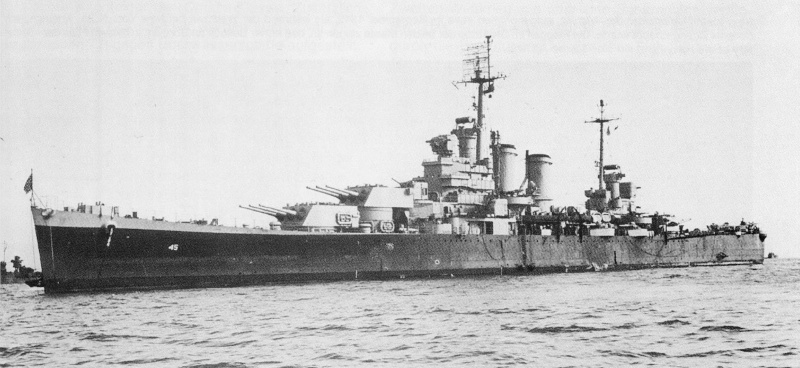

| USS Wichita (CA45) | - | - | 16. 2. 1939 | c. 1959 | désarmé | - | |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 3 × 3 = 9 (1 300) | 8"/55 Mk 12 | 203 mm/55 | 3,5 /min | 118 (2) kg | 823 m/s | 29 100 m @41° |
| - | 8 × 1 = 8 | 5"/38 Mk 12 CA | 127 mm/38 CA | 18,5 /min | 25 (3) kg | 792 m/s | 16 000 - 11900 m @85° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| 7. 1941 - 11. 1943 | 2 × 4 = 8 | 1.1" AA CA | 28 mm/75 CA | 150 /min | 416 g | 823 m/s | 6 800 - 5 800 m @110° |
| 11. 1943 - c. 1945 | 2 × 2 + 4 × 4 = 20 | 40 mm Bofors CA | 40 mm/56 CA | 120 /min | 900 g | 881 m/s | 10 200 - 6 800 m @90° |
| c. 1945 - | 4 × 2 + 4 × 4 = 24 | 40 mm Bofors CA | 40 mm/56 CA | 120 /min | 900 g | 881 m/s | 10 200 - 6 800 m @90° |
| 4. 1942 - 11. 1943 | 12 × 1 = 12 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @90° |
| 11. 1943 - | 18 × 1 = 18 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @90° |
| - 4. 1942 | 8 × 1 = 8 | .50" M2 CA | 12,7 mm/90 CA | 525 /min | 49 g | 893 m/s | 6 800 - 1 500 m @80° |
| période | nombre et type | stockage | équipement | carburant | composition |
|---|---|---|---|---|---|
| - | 4 hydravion(s) catapulté(s) | - |
2 catapulte(s) 1 grue(s) 1 ascenceur(s) |
- | - |
| [ haut de page ] |
| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 152 + 16 | 152 + 16 | (102) | 57 | 57 | (57) | - | 152 / - | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 152 / 57 | 203 | 95 | 57 | 178 | - | - | - | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
8 chaudière(s) Babcock & Wilcox Express à tubes minces, mazout |
4 hélice(s) sur turbine(s) à réducteur(s) |
100 000 ch | 33 kn | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
1 900 t de mazout |
10 000 M | 15 kn | 28 j | ||
| 4 500 M | 20 kn | 9 j |
