CROISEUR LÉGER Duguay-Trouin

description armement protection propulsion

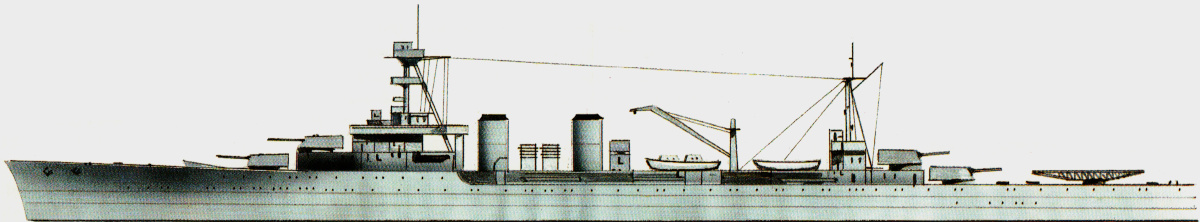

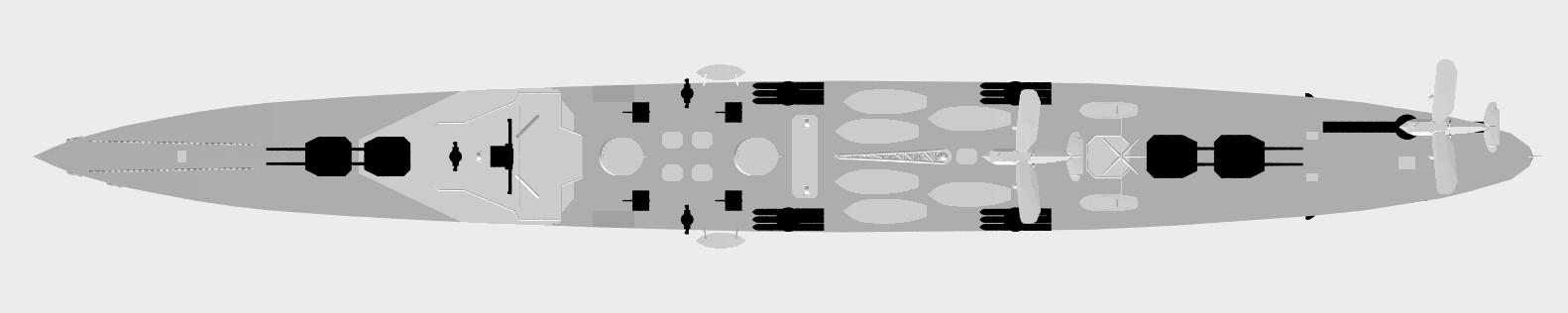

CLASSE Duguay-Trouin - DESCRIPTION

type	génération	mise en chantier	service	nation
Croiseur de 2e classe	traité de Washington	8. 1922	Marine Nationale	France

photo	unité	mise en chantier	lancement	entrée	sortie	motif	sort final
Primauguet 1929	*Primauguet*	-	-	1. 9. 1926	8. 11. 1942	désemparé par l'artillerie de navires de surface	-
-	*Duguay-Trouin*	-	-	10. 9. 1926	29. 3. 1952	désarmé	-
Lamotte Picquet	*Lamotte-Picquet*	-	-	1. 10. 1926	12. 1. 1945	coulé par l'aviation	-

[ haut de page ]

CLASSE Duguay-Trouin - ARMEMENT

période	nombre nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement)	pièce	tube	cadence	masse	vélocité	portée portée - plafond (CA)
-	4 × 2 = 8 (1 000)	155 mm/50 Mle 1920	155 mm/50	4 /min	57 (3) kg	870 m/s	25 000 m @40°


-	4 × 1 = 4 (540)	75 mm/50 Mle 1922 ^CA	75 mm/50 ^CA	11,5 /min	6 kg	850 m/s	14 100 - 10000 m @90°


période	nombre nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement)	pièce	tube	cadence	masse	vélocité	portée portée - plafond (CA)
c. 1945 -	6 × 1 = 6	40 mm Bofors ^CA	40 mm/56 ^CA	120 /min	900 g	881 m/s	10 200 - 6 800 m @90°


c. 1943 - c. 1945	15 × 1 = 15	20 mm Oerlikon ^CA	20 mm/70 ^CA	450 /min	123 g	844 m/s	4 400 - 3 000 m @90°
c. 1945 -	20 × 1 = 20	20 mm Oerlikon ^CA	20 mm/70 ^CA	450 /min	123 g	844 m/s	4 400 - 3 000 m @90°


- c. 1943	2 × 2 = 4	13,2 mm Hotchkiss ^CA	13,2 mm/76 ^CA	450 /min	51 g	800 m/s	7 200 - 4 200 m @90°
c. 1943 - c. 1945	5 × 2 = 10	13,2 mm Hotchkiss ^CA	13,2 mm/76 ^CA	450 /min	51 g	800 m/s	7 200 - 4 200 m @90°

période

nombre et type

stockage

équipement

carburant

composition

- c. 1943

2 hydravion(s) catapulté(s)

1 catapulte(s)
1 grue(s)

3 000 L

2 appareil(s) d'observation

[ haut de page ]

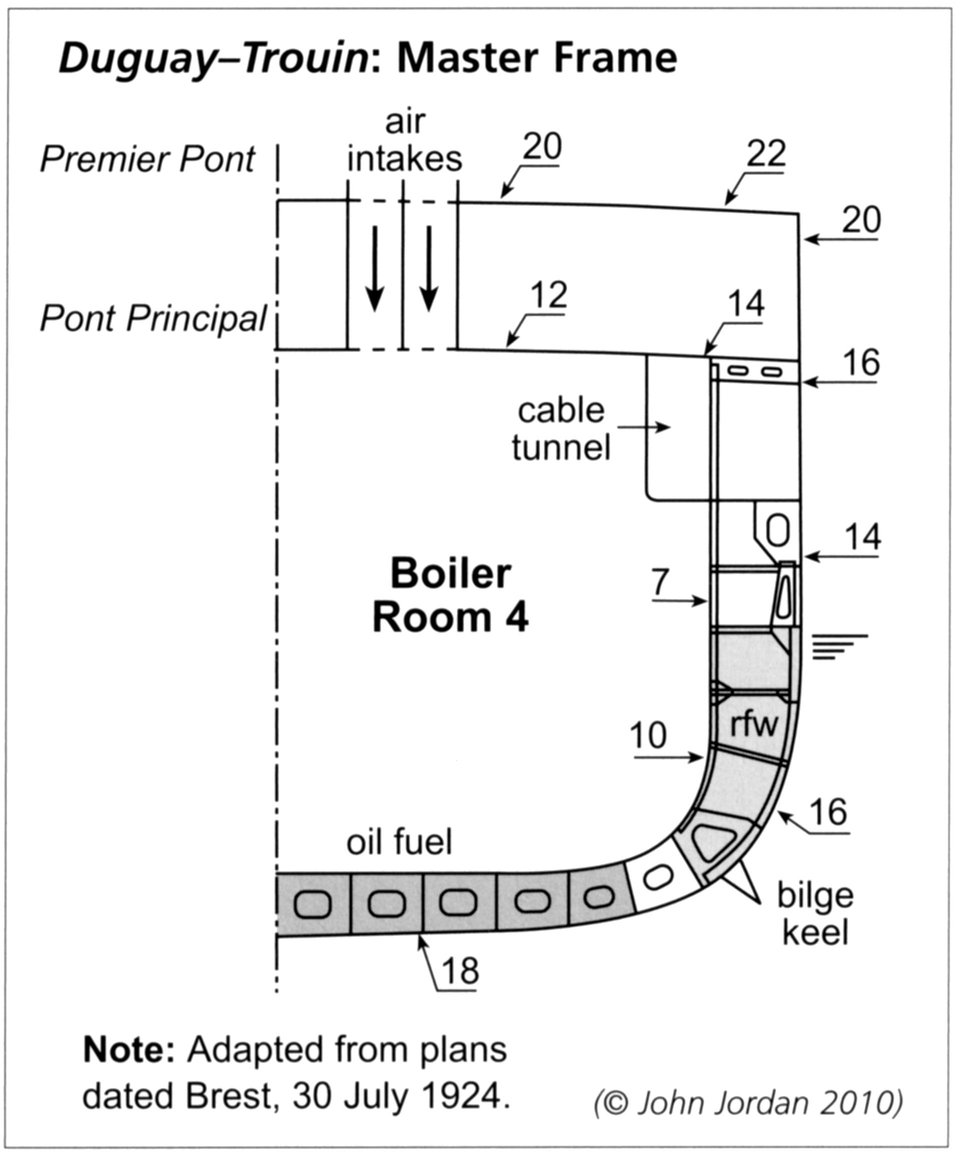

CLASSE Duguay-Trouin - PROTECTION

verticale	chaufferie bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)	machines bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)	magasins bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne)			horizontale	chaufferie pont supérieur + pont supérieur + pont principal / maximum + pont inférieur	machines pont supérieur + pont supérieur + pont principal / maximum + pont inférieur	magasins pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins)			gouvernail protection horizontale			traverse avant / arrière valeurs maximales			pare-torpille paroi / distance du bordé
	-	-	(20)				20	20	20 + (20)			-			-			-

blockhaus verticale / horizontale			tourelles	face	côté	plafond	barbettes			secondaires	face	côté	plafond	barbettes
30 / 30				30	30	30	30				-	-	-	-

Le blindage est réalisé en acier à haute résistance.

[ haut de page ]

CLASSE Duguay-Trouin - PROPULSION

chaufferie	machines	puissance	vitesse	diamètre tactique
8 chaudière(s) à tubes minces, mazout	4 hélice(s) sur turbine(s) à réducteur(s)	100 000 ch	33 kn (33,6 kn aux essais)	700 m à 22 kn 650 m à 28 kn

combustible	distance	vitesse	durée
1 500 t de mazout	4 500 M	15 kn	13 j
	3 000 M	20 kn	6 j
	900 M	33 kn	1 j 3 h

[ haut de page ]
