| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Heavy cruiser | traité de Washington | 3. 1928 | US Navy | Etats-Unis |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 9 300 tW | 10 900 t | 11 400 t | 183 m | 20 m | 5,9 m | 748 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| USS Northampton (CA26) | - | - | 5. 1930 | 1. 12. 1942 | coulé par des torpilles de navires de surface | - | |
| - | USS Houston (CA30) | - | - | 6. 1930 | 1. 3. 1942 | coulé par des torpilles de navires de surface | - |

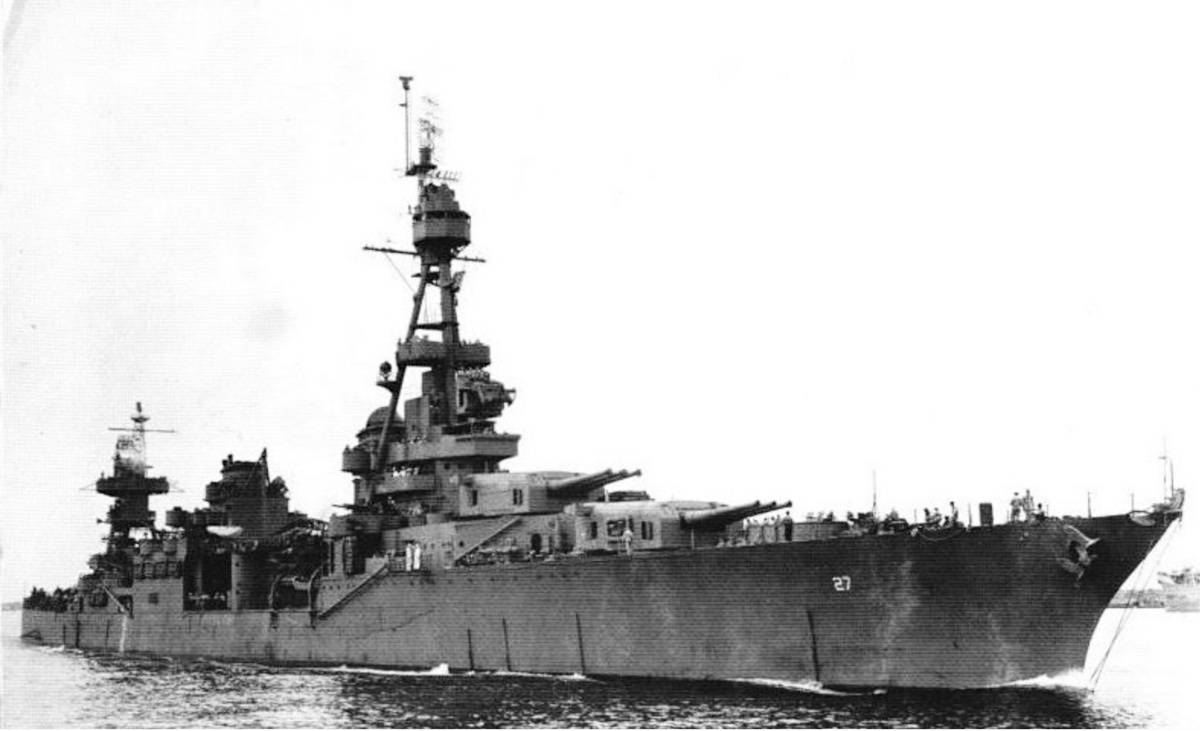

| USS Chester (CA27) | - | - | 6. 1930 | 10. 6. 1946 | désarmé | - | |

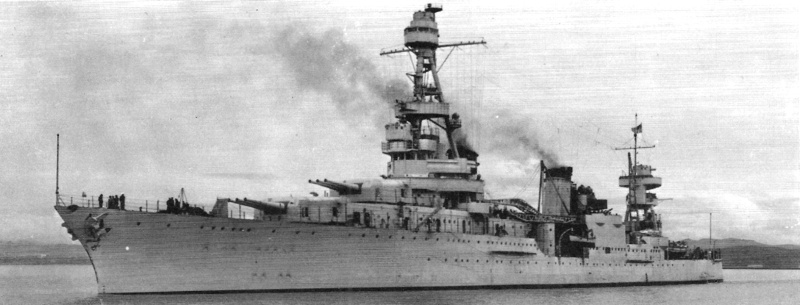

| USS Augusta (CA31) | - | - | 1. 1931 | 16. 7. 1946 | désarmé | - | |

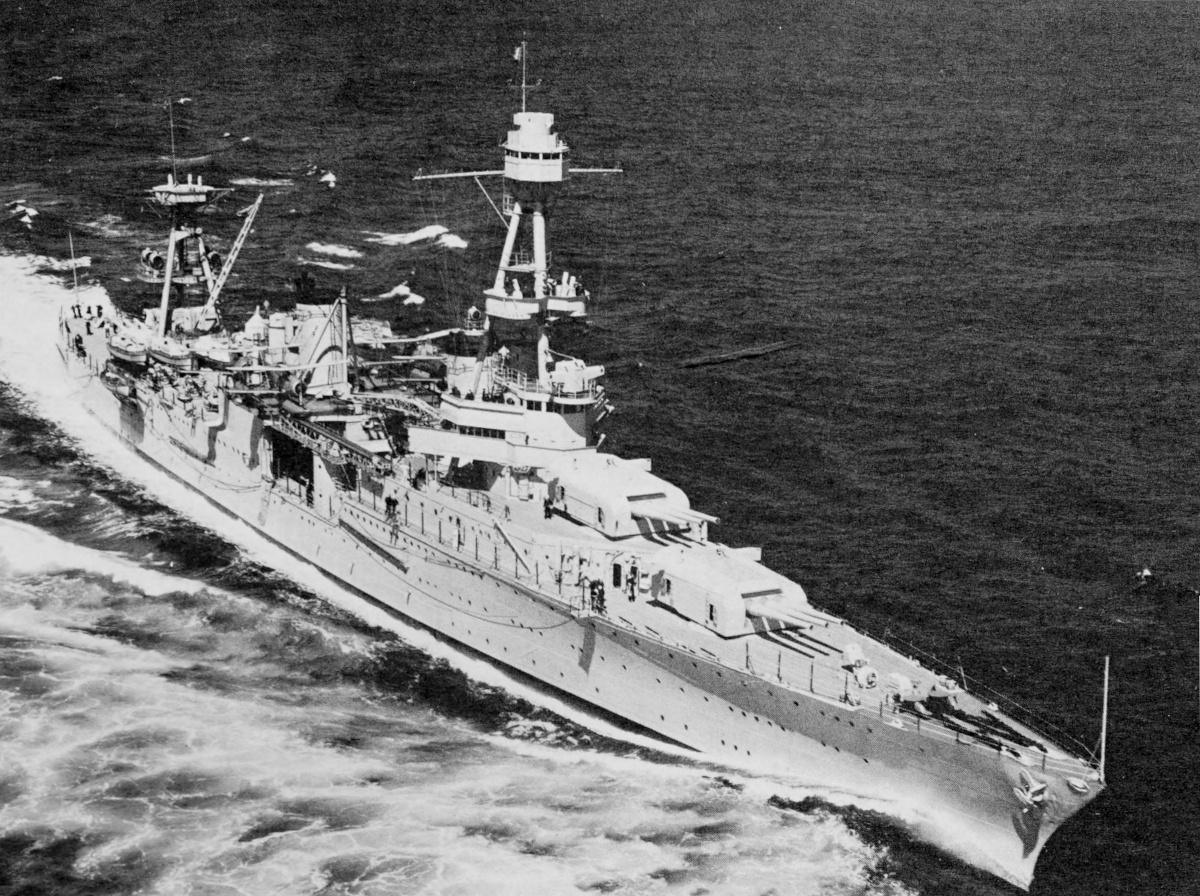

| USS Chicago (CA29) | - | - | 3. 1931 | 30. 1. 1943 | coulé par des torpilles de navires de surface | - | |

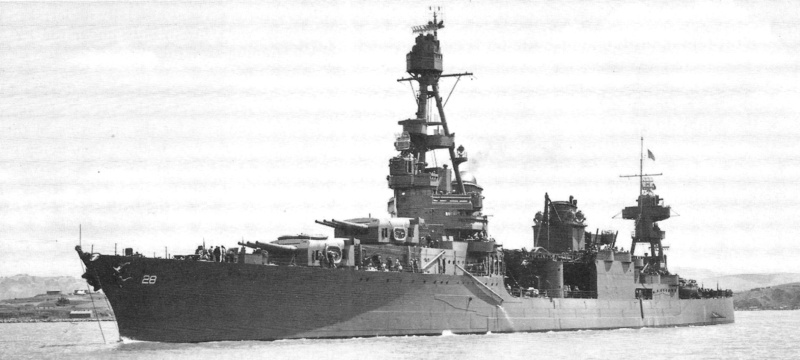

| USS Louisville (CA28) | - | - | 3. 1931 | c. 1960 | désarmé | - | |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 3 × 3 = 9 (1 300) | 8"/55 Mk 9 | 203 mm/55 | 3,5 /min | 118 (2) kg | 853 m/s | 29 100 m @41° |
| - c. 1941 | 4 × 1 = 4 (800) | 5"/25 Mk 10 CA | 127 mm/25 CA | 17,5 /min | 24 (3) kg | 657 m/s | 13 300 - 8400 m @85° |
| c. 1941 - | 8 × 1 = 8 (1 600) | 5"/25 Mk 10 CA | 127 mm/25 CA | 17,5 /min | 24 (3) kg | 657 m/s | 13 300 - 8400 m @85° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| c. 1941 - c. 1943 | 4 × 4 = 16 | 1.1" AA CA | 28 mm/75 CA | 150 /min | 416 g | 823 m/s | 6 800 - 5 800 m @110° |
| c. 1943 - c. 1944 | 4 × 4 = 16 | 40 mm Bofors CA | 40 mm/56 CA | 120 /min | 900 g | 881 m/s | 10 200 - 6 800 m @90° |
| c. 1944 - | 4 × 2 + 4 × 4 = 24 | 40 mm Bofors CA | 40 mm/56 CA | 120 /min | 900 g | 881 m/s | 10 200 - 6 800 m @90° |
| c. 1942 - c. 1943 | 14 × 1 = 14 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @90° |
| c. 1943 - c. 1944 | 12 × 1 = 12 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @90° |
| c. 1944 - | 13 × 2 = 26 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @90° |
| c. 1935 - c. 1942 | 8 × 1 = 8 | .50" M2 CA | 12,7 mm/90 CA | 525 /min | 49 g | 893 m/s | 6 800 - 1 500 m @80° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - c. 1935 | 2 × 3 (bordée) = 6 | torpille 533 Mk 11 | 533 mm | 227 kg |
5 500 m @46 kn 9 100 m @34 kn 13 700 m @27 kn |
| période | nombre et type | stockage | équipement | carburant | composition |
|---|---|---|---|---|---|
| - c. 1944 | 4 hydravion(s) catapulté(s) | - |
2 catapulte(s) 1 grue(s) |
- | - |
| c. 1944 - | 2 hydravion(s) catapulté(s) | - |
1 catapulte(s) 1 grue(s) |
- | - |
| [ haut de page ] |

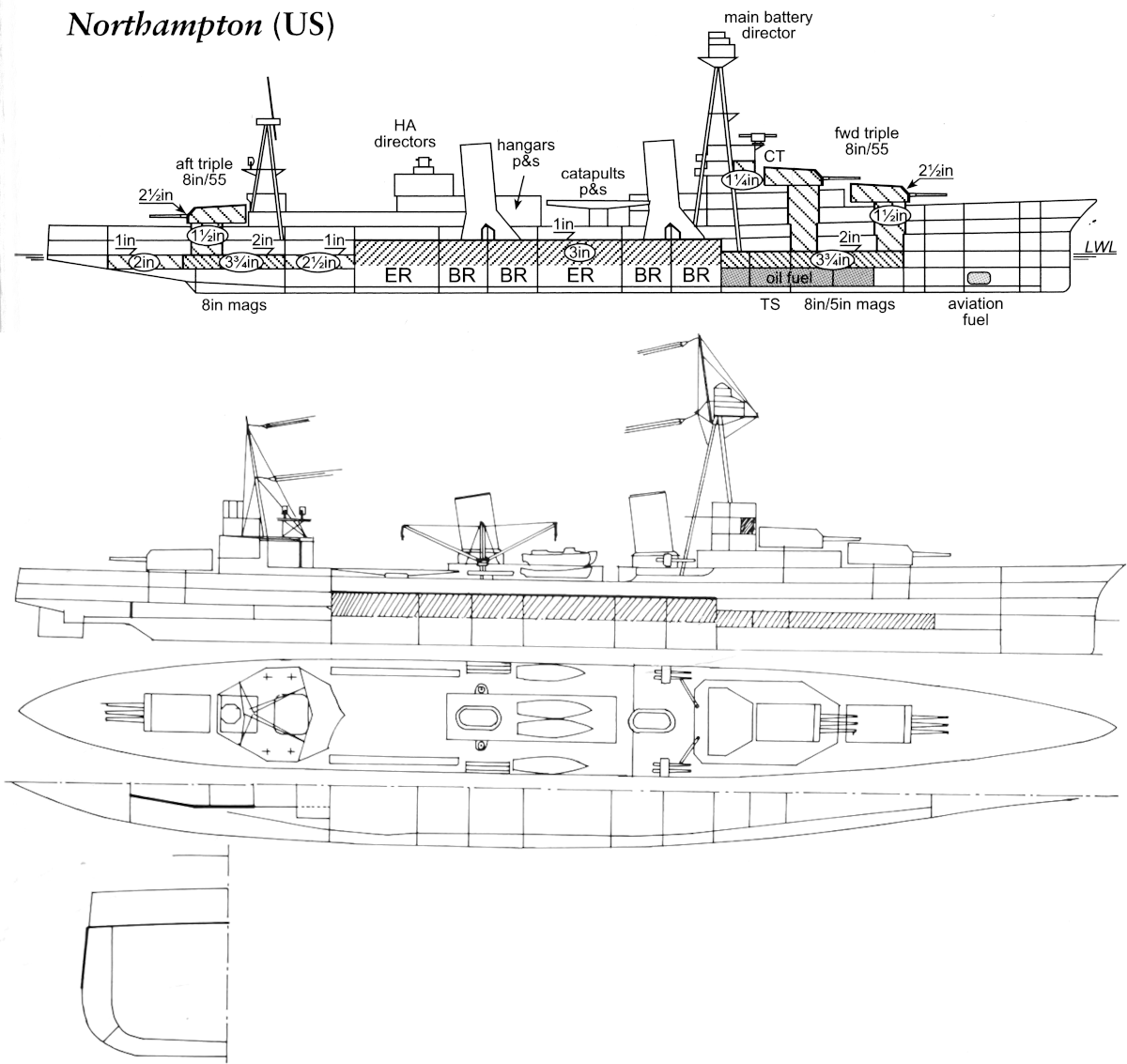

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 76 | 76 | (95) | 25 | 25 | (51) | - | 64 / - | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 64 | 19 | 51 | 38 | - | - | - | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
8 chaudière(s) White-Forster à tubes minces, mazout |
4 hélice(s) sur turbine(s) à réducteur(s) |
107 000 ch | 32,5 kn (32,8 kn aux essais) | 686 m |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
2 100 t de mazout |
10 000 M | 15 kn | 28 j | ||
| 5 200 M | 20 kn | 11 j |
