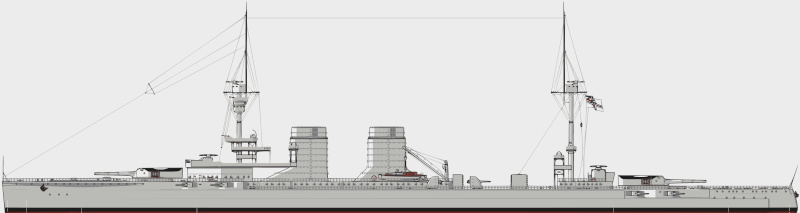

| type | génération | conception | service | nation |
|---|---|---|---|---|
| Großkampfschiff | avant le traité de Washington | 3. 1918 | Kaiserliche Marine - Kriegsmarine | Allemagne |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| - | 45 000 t | - | 240 m | 34 m | 10 m | - |
|
Ce modèle sacrifie l'armement à un nouveau standard de vitesse, mais conserve la protection d'un bâtiment de ligne.
|
|
Il s'agit seulement d'une étude théorique.
|
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 2 × 2 = 4 | 42 cm SK L/45 | 420 mm/45 | - | 1030 kg | 800 m/s | 33 000 m @20° | |||||||||||
| - | 8 = 8 | 15 cm SK L/45 casemate | 150 mm/45 | 6 /min | 45 (1) kg | 835 m/s | 13 500 m @19° | |||||||||||
| - | 4 × 1 = 4 | 15 cm Flak L/45 CA | 150 mm/45 CA | 4 /min | 45 (1) kg | 835 m/s | 16 800 - @70° | |||||||||||
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - | 1 (étrave) = 1 | torpille 70 cm J9 | 700 mm | 315 kg | 18 000 m @29 kn |
| [ haut de page ] |
| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 350 + (60) | 350 + (70) | 350 + (70) | 20 + 80 | 20 + 80 | 20 + 80 | 120 | 350 / 350 | 60 / 4 m |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 350 / 250 | 350 | 250 | 150 | 350 | 200 | - | 20 | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
16 chaudière(s) à tubes minces, mazout 16 chaudière(s) à tubes minces, charbon, injection de mazout |
4 hélice(s) sur turbine(s) à réducteur(s) |
180 000 ch | 30,5 kn (31,5 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
| - | - | - | - |
| [ haut de page ] |
| auteur(s) | titre | sujet | remarques |
|---|---|---|---|
| - |

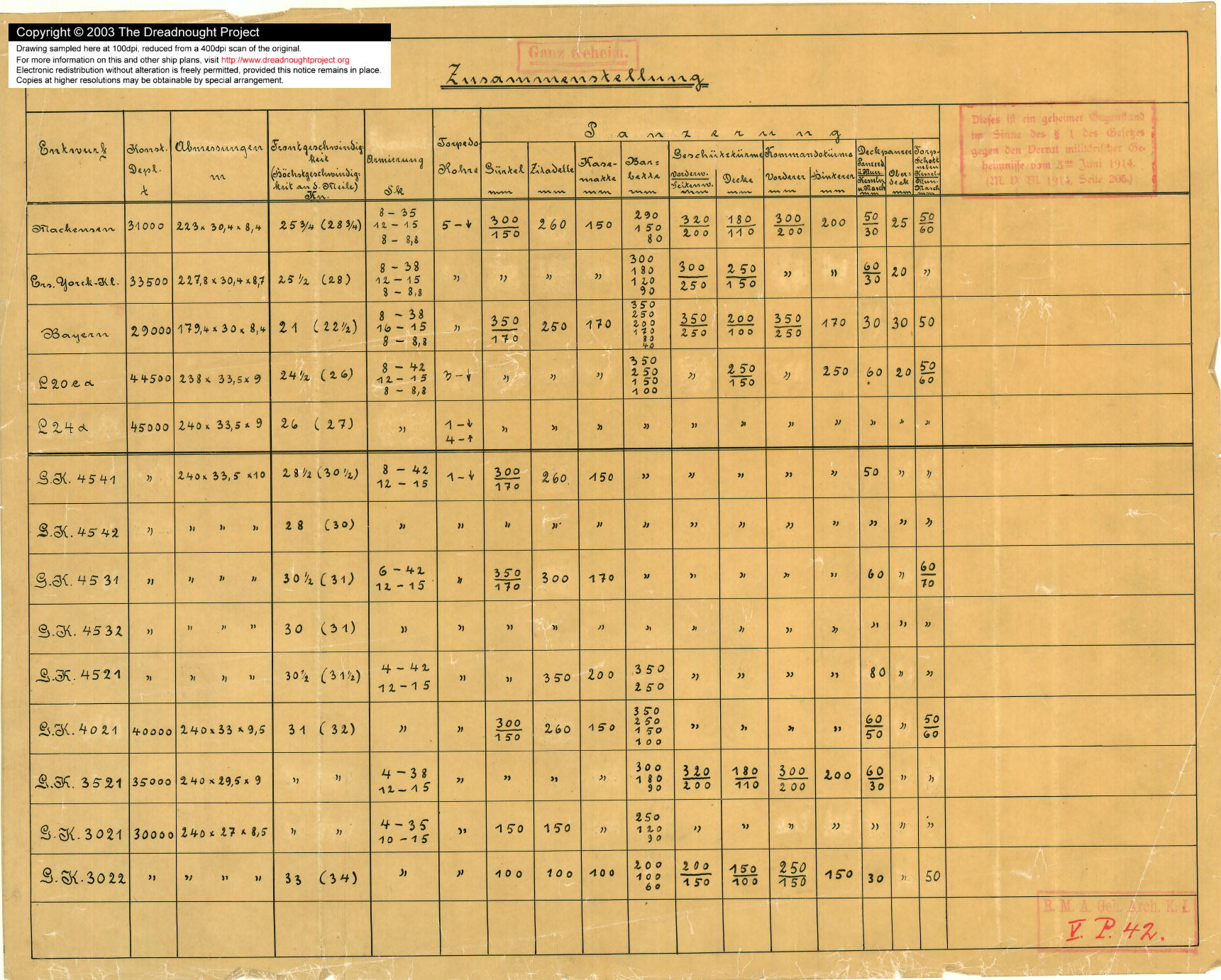

Zusammenstellung
|
classe en général | - |
| Aidan DODSON | The Kaiser's Battlefleet (2016) | classe en général | - |

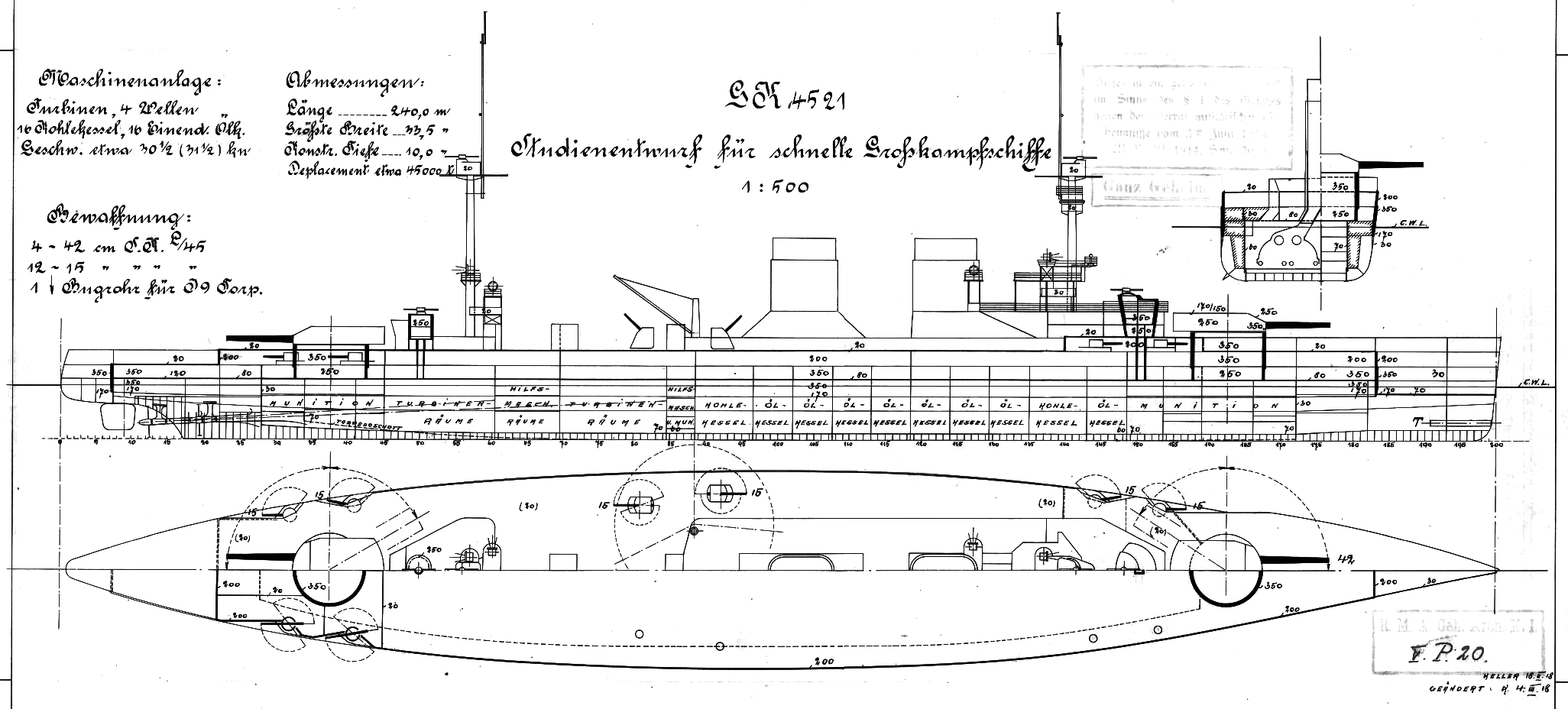

| - | plans originaux | protection | - |
