| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Leichter Kreuzer | traité de Washington | 12. 1921 | Kaiserliche Marine - Kriegsmarine | Allemagne |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 5 600 tW | - | 6 900 t | 155 m | 14 m | 6,6 m | 650 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| Emden | - | - | 15. 10. 1925 | 3. 5. 1945 | sabordé | - | |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - c. 1942 | 8 × 1 = 8 (960) | 15 cm SK L/45 | 150 mm/45 | 4 /min | 45 (1) kg | 835 m/s | 16 800 m @27° |
| c. 1942 - | 8 × 1 = 8 (960) | 15 cm TBts KC/36 | 150 mm/48 | 7,5 /min | 46 (4) kg | 835 m/s | 22 000 m @30° |
| - | 3 × 1 = 3 (1 200) | 8,8 cm Flak L/45 CA | 88 mm/45 CA | 15 /min | 9 kg | 890 m/s | 11 800 - 9200 m @70° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| c. 1945 - | 2 × 2 = 4 | 3,7 cm SK C/30 CA | 37 mm/83 CA | 30 /min | 742 g | 1000 m/s | 8 500 - 6 800 m @85° |
| - c. 1945 | 4 = 4 | 2 cm C/30 CA | 20 mm/65 CA | 280 /min | 134 g | 835 m/s | 4 900 - 3 700 m @90° |
| c. 1945 - | 7 = 7 | 2 cm C/30 CA | 20 mm/65 CA | 280 /min | 134 g | 835 m/s | 4 900 - 3 700 m @90° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - | 2 × 2 (bordée) = 4 (12 torpilles) | torpille 53,3 cm G7aT1 | 533 mm | 320 kg |
6 000 m @44 kn 8 000 m @40 kn 14 000 m @30 kn |
| mines |
|---|
|
120 mines
|
| [ haut de page ] |

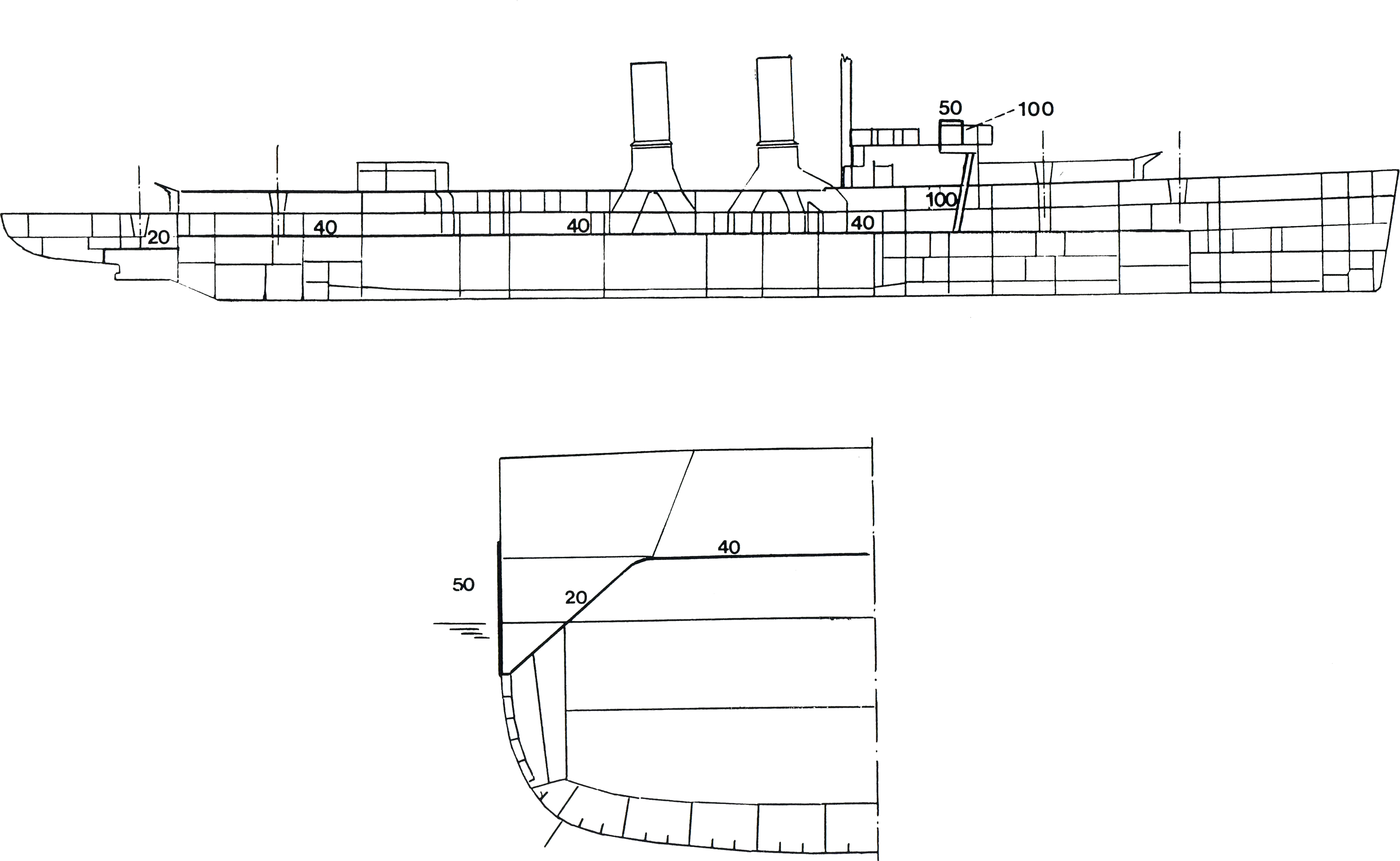

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 + 20 | 50 + 20 | 50 + 20 + (20) | 40 | 40 | 40 | - | - | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 / 20 | 20 | 20 | - | - | - | - | - | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
6 chaudière(s), mazout 4 chaudière(s), charbon |
2 hélice(s) sur turbine(s) à réducteur(s) |
45 900 ch | 29,4 kn | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
1 200 t de mazout |
5 300 M | 18 kn | 12 j |
