| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Incrociatore leggero | traité de Washington | 7. 1930 | Regia Marina | Italie |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 5 200 tW | - | 7 000 t | 169 m | 15 m | 5,5 m | 544 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|

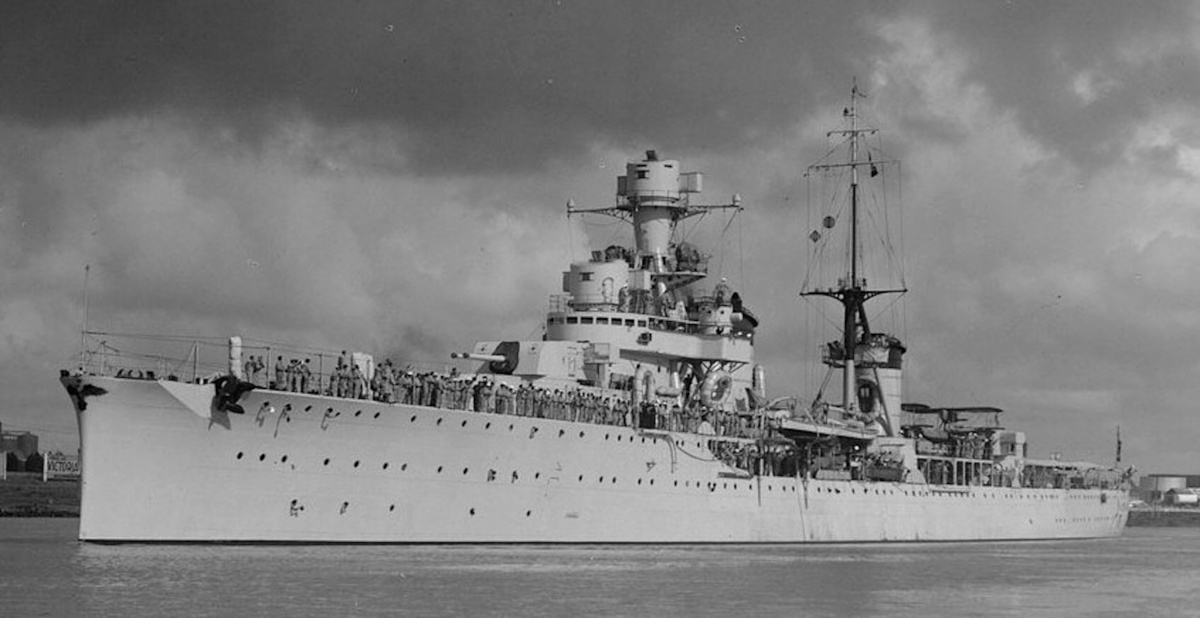

| R.Inc. Armando Diaz | - | - | 10. 7. 1932 | 25. 2. 1941 | coulé par un sous-marin | - | |

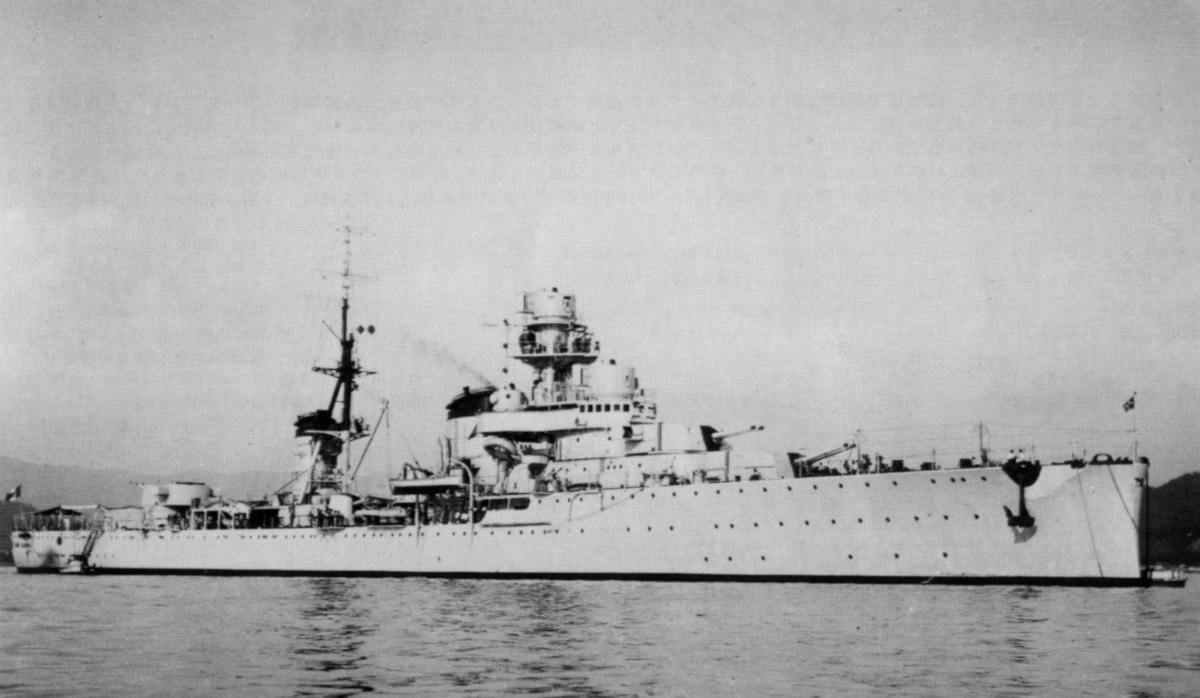

| R.Inc. Luigi Cadorna | - | - | 11. 8. 1933 | 1. 5. 1951 | désarmé | - | |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 4 × 2 = 8 | 152 mm/53 Mod 1929 | 152 mm/53 | 6,5 /min | 48 (1) kg | 850 m/s | 22 600 m @45° |
| - | 3 × 2 = 6 | 100 mm/47 Mod 1924 CA | 100 mm/47 CA | 9 /min | 14 kg | 850 m/s | 15 200 - 10000 m @85° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - c. 1938 | 2 × 1 = 2 | 40 mm Vickers CA | 40 mm/39 CA | 200 /min | 900 g | 610 m/s | 3 500 m @80° |
| c. 1938 - c. 1943 | 4 × 2 = 8 | 20 mm Breda CA | 20 mm/65 CA | 240 /min | 134 g | 840 m/s | 5 500 - 2 900 m @100° |
| c. 1943 - | 4 × 1 + 4 × 2 = 12 | 20 mm Breda CA | 20 mm/65 CA | 240 /min | 134 g | 840 m/s | 5 500 - 2 900 m @100° |
| - c. 1943 | 4 × 2 = 8 | 13,2 mm Breda CA | 13,2 mm/76 CA | 500 /min | 51 g | 790 m/s | 6 000 m @90° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - c. 1944 | 2 × 2 (bordée) = 4 (8 torpilles, recharge 30 min) | torpille SI270/533 | 533 mm | 270 kg |
4 000 m @46 kn 8 000 m @35 kn 12 000 m @29 kn |
| mines |
|---|
|
de 84 à 138 mines
|
| période | nombre et type | stockage | équipement | carburant | composition |
|---|---|---|---|---|---|
| - c. 1943 | 2 hydravion(s) catapulté(s) | - |
1 catapulte(s) 1 grue(s) |
- | - |
| [ haut de page ] |
| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 + (18) | 24 + (18) | 20 + (18) | 20 | 20 | 20 | - | 20 / - | 1,9 m |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 / 30 | 23 | - | - | - | - | - | - | - |
|
Le blindage est réalisé en acier à haute résistance.
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
6 chaudière(s), mazout |
2 hélice(s) sur turbine(s) à réducteur(s) |
95 000 ch | 36,5 kn (39,7 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
1 000 t de mazout |
2 900 M | 16 kn | 8 j |
