Calliope

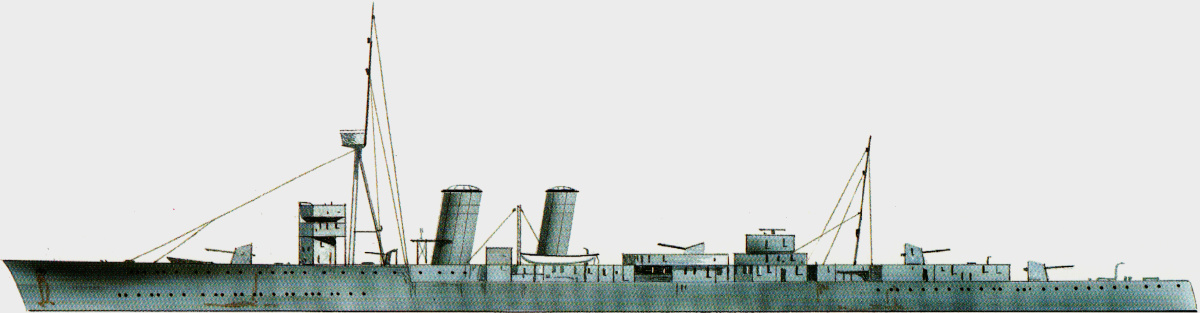

CROISEUR LÉGER Calliope

CLASSE Calliope - DESCRIPTION
type génération mise en chantier service nation
Light cruiser super Dreadnought 1. 1914 Royal Navy Royaume-Uni & Commonwealth
ton. Washington ton. normal ton. maximal long. larg. t. d'eau équipage
- 4 200 t 4 600 t 136 m 13 m 4,5 m 368
photo unité mise en chantier lancement entrée sortie motif sort final
- HMS Calliope - - 6. 1915 8. 1931 désarmé -
- HMS Champion - - 12. 1915 7. 1934 désarmé -
Cette classe est également appelée C.
Cette classe sert à tester les turbines à réducteurs. Le Champion n'a que deux hélices.
[ haut de page ]
CLASSE Calliope - ARMEMENT
période nombre
nombre de tourelles/affûts
× nombre de pièces par tourelle (ou casemate)
= nombre total de pièces
(approvisionnement)
pièce tube cadence masse vélocité portée
portée - plafond (CA)
- c. 1916 2 × 1  =  2  (300) 6"/45 BL Mk XII 152 mm/45 6 /min 45 (3) kg 773 m/s 17 100 m @30°
c. 1916 - c. 1917 3 × 1  =  3  (450) 6"/45 BL Mk XII 152 mm/45 6 /min 45 (3) kg 773 m/s 17 100 m @30°
c. 1917 - 4 × 1  =  4  (600) 6"/45 BL Mk XII 152 mm/45 6 /min 45 (3) kg 773 m/s 17 100 m @30°
- c. 1916 8 × 1  =  8  (2 400) 4"/45 QF Mk V 102 mm/45 12,5 /min 15 (1) kg 805 m/s 12 700 m @30°
c. 1916 - c. 1917 6 × 1  =  6  (1 800) 4"/45 QF Mk V 102 mm/45 12,5 /min 15 (1) kg 805 m/s 12 700 m @30°
- c. 1917 1 × 1  =  1 12-pdr QF HA 20cwt Mk I CA 76 mm/45 CA 13 /min 6 kg 762 m/s 10 000 - 4800 m @90°
c. 1917 - 1 × 1  =  1 4"/45 QF HA Mk V CA 102 mm/45 CA 12,5 /min 15 (1) kg 728 m/s 15 000 - 9500 m @80°
- c. 1917 4 × 1  =  4 3-pdr QF HA Mk I-II CA 47 mm/50 CA 25 /min 2 kg 785 m/s 7 200 - 4600 m @80°
c. 1917 - 6 × 1  =  6 3-pdr QF HA Mk I-II CA 47 mm/50 CA 25 /min 2 kg 785 m/s 7 200 - 4600 m @80°
période nombre et position type calibre charge portée
- c. 1917 2 × 1 (fixe)  =  2  (7 torpilles) torpille 21" Mk IV 533 mm 234 kg 5 900 m @45 kn
13 700 m @25 kn
16 400 m @21 kn
c. 1917 - c. 1919 2 × 2 (bordée) + 2 × 1 (fixe)  =  6  (14 torpilles) torpille 21" Mk IV 533 mm 234 kg 5 900 m @45 kn
13 700 m @25 kn
16 400 m @21 kn
c. 1919 - c. 1927 2 × 2 (bordée)  =  4  (7 torpilles) torpille 21" Mk IV 533 mm 234 kg 5 900 m @45 kn
13 700 m @25 kn
16 400 m @21 kn
période nombre et type stockage équipement carburant composition
c. 1918 - c. 1919 1 hydravion(s) catapulté(s) - 1 grue(s) - -
[ haut de page ]
CLASSE Calliope - PROTECTION

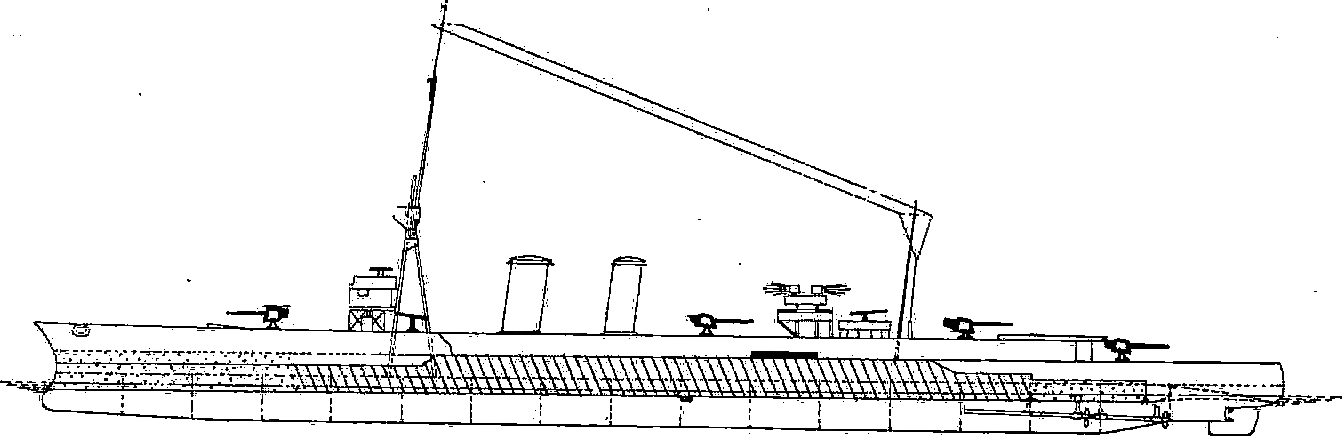

  diagramme  »
verticale chaufferie
bordé
+ ceinture @ angle
+ cloison ou cloison inclinée / pont
+ (cloison interne)
machines
bordé
+ ceinture @ angle
+ cloison ou cloison inclinée / pont
+ (cloison interne)
magasins
bordé
+ ceinture @ angle
+ cloison ou cloison inclinée / pont
+ (cloison interne)
horizontale chaufferie
pont supérieur
+ pont supérieur
+ pont principal / maximum
+ pont inférieur
machines
pont supérieur
+ pont supérieur
+ pont principal / maximum
+ pont inférieur
magasins
pont supérieur
+ pont supérieur
+ pont principal
+ pont inférieur
+ (plafond des magasins)
gouvernail
protection horizontale
traverse
avant / arrière
valeurs maximales
pare-torpille
  paroi / distance du bordé
76 76 76 25 25 25 - 25 / - -
blockhaus
verticale / horizontale
tourelles face côté plafond barbettes secondaires face côté plafond barbettes
152 - - - - - - - -
Le blindage est réalisé en plaques d'acier superposées.
[ haut de page ]
CLASSE Calliope - PROPULSION
chaufferie machines puissance vitesse diamètre tactique
6 chaudière(s) Yarrow à tubes minces, mazout
 		4 hélice(s) sur turbine(s) à réducteur(s)
 		37 500 ch 29 kn  (29,5 kn aux essais) -
combustible autonomie distance vitesse durée
900 t de mazout
 		1 600 M 10 kn 7 j
