| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Schlachtschiff | traité de Washington | 7. 1936 | Kaiserliche Marine - Kriegsmarine | Allemagne |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 41 700 tW | - | 50 900 t | 251 m | 36 m | 10,6 m | 2092 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|

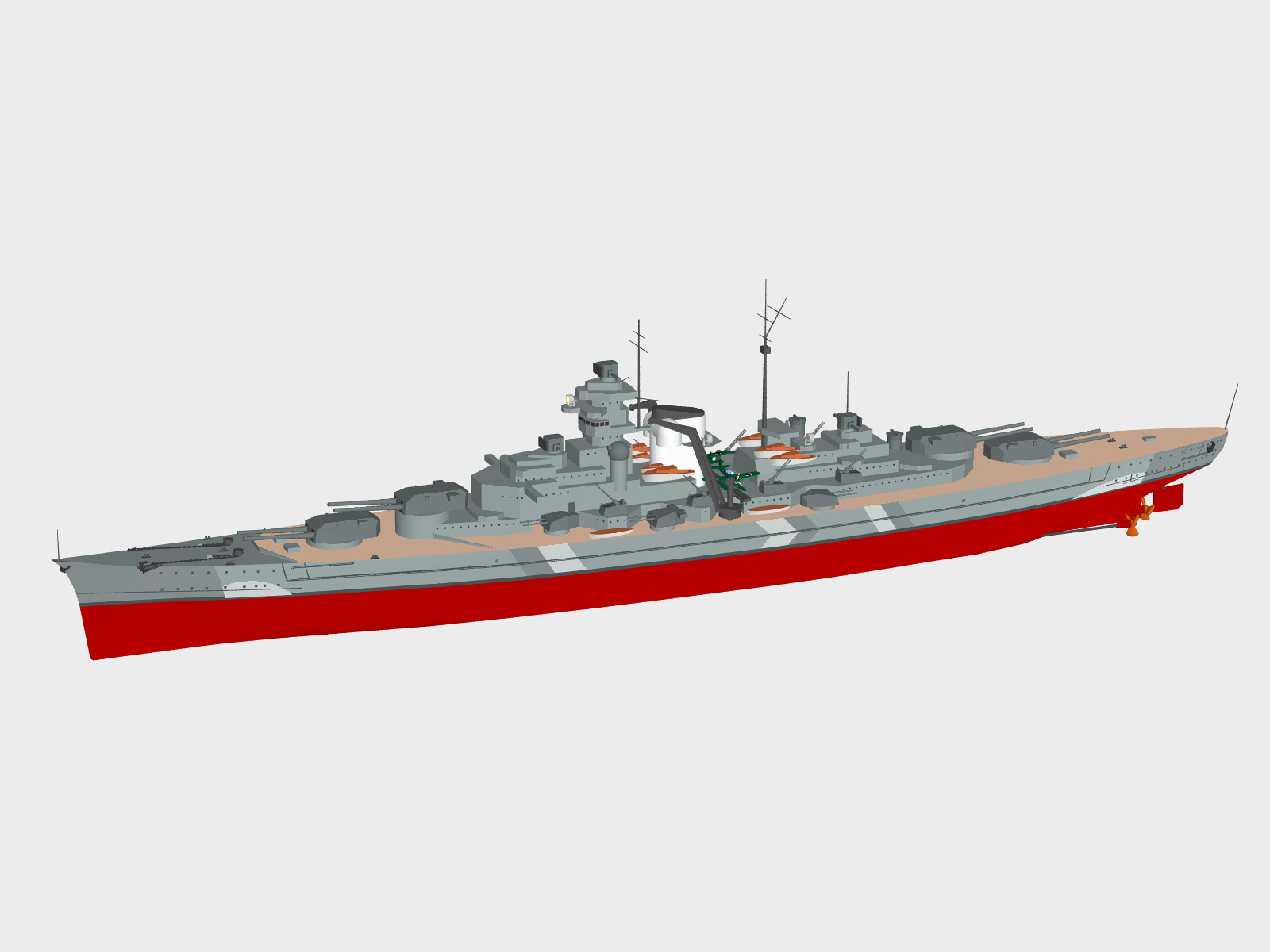

| Bismarck | - | - | 27. 8. 1940 | 27. 5. 1941 | coulé par l'artillerie de navires de surface | - | |
| Tirpitz | - | - | 25. 2. 1941 | 12. 11. 1944 | coulé par l'aviation | - | |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - | 4 × 2 = 8 (860) | 38 cm SK C/34 | 380 mm/52 | 2,7 /min | 800 (19) kg | 820 m/s | 36 500 m @30° |
| - | 6 × 2 = 12 (1 200) | 15 cm SK C/28 | 150 mm/55 | 7 /min | 46 (1) kg | 875 m/s | 23 000 m @40° |
| - | 8 × 2 = 16 (6 400) | 10,5 cm SK C/33 CA | 105 mm/65 CA | 16,5 /min | 16 kg | 900 m/s | 17 700 - 12500 m @80° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - | 8 × 2 = 16 | 3,7 cm SK C/30 CA | 37 mm/83 CA | 30 /min | 742 g | 1000 m/s | 8 500 - 6 800 m @85° |
| - c. 1942 | 12 = 12 | 2 cm C/30 CA | 20 mm/65 CA | 280 /min | 134 g | 835 m/s | 4 900 - 3 700 m @90° |
| c. 1942 - | 40 = 40 | 2 cm C/30 CA | 20 mm/65 CA | 280 /min | 134 g | 835 m/s | 4 900 - 3 700 m @90° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| c. 1942 - | 2 × 3 (bordée) = 6 | torpille 53,3 cm G7aT1 | 533 mm | 320 kg |
6 000 m @44 kn 8 000 m @40 kn 14 000 m @30 kn |
| période | nombre et type | stockage | équipement | carburant | composition |
|---|---|---|---|---|---|
| - | 4 hydravion(s) catapulté(s) | - |
2 catapulte(s) 2 grue(s) |
- | - |
| [ haut de page ] |
| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 320 + 110 + (45) | 320 + 110 + (45) | 320 + 120 + (45) | 50 + 80 | 50 + 80 | 50 + 100 | 110 | 220 / - | 45 / 3,1-5,5 m |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 350 / 200 | 360 | 220 | 130 | 340 | 100 | 40 | 40 | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
12 chaudière(s) Wagner à haute pression, mazout |
3 hélice(s) sur turbine(s) à réducteur(s) |
138 000 ch | 29 kn (30,8 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
7 300 t de mazout |
9 200 M | 16 kn | 24 j |
