| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Zerstörer | traité de Washington | 3. 1935 | Kaiserliche Marine - Kriegsmarine | Allemagne |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 1 600 tW | - | 3 100 t | 121 m | 11 m | 4 m | 315 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| Z 14 Friedrich Ihn | - | - | 5. 11. 1935 | c. 1946 | transféré | - | |

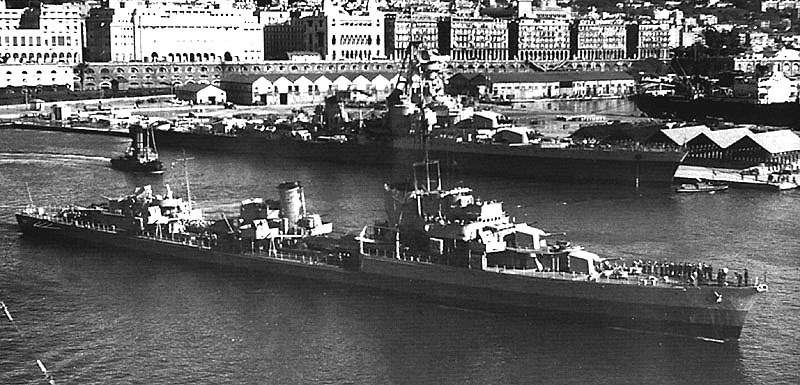

| Z 5 Paul Jacobi | - | - | 24. 3. 1936 | c. 1946 | transféré | - | |
| - | Z 9 Wolfgang Z enker | - | - | 27. 3. 1936 | 13. 4. 1940 | coulé | - |
| - | Z 6 Theodor Riedel | - | - | 22. 4. 1936 | c. 1946 | transféré | - |

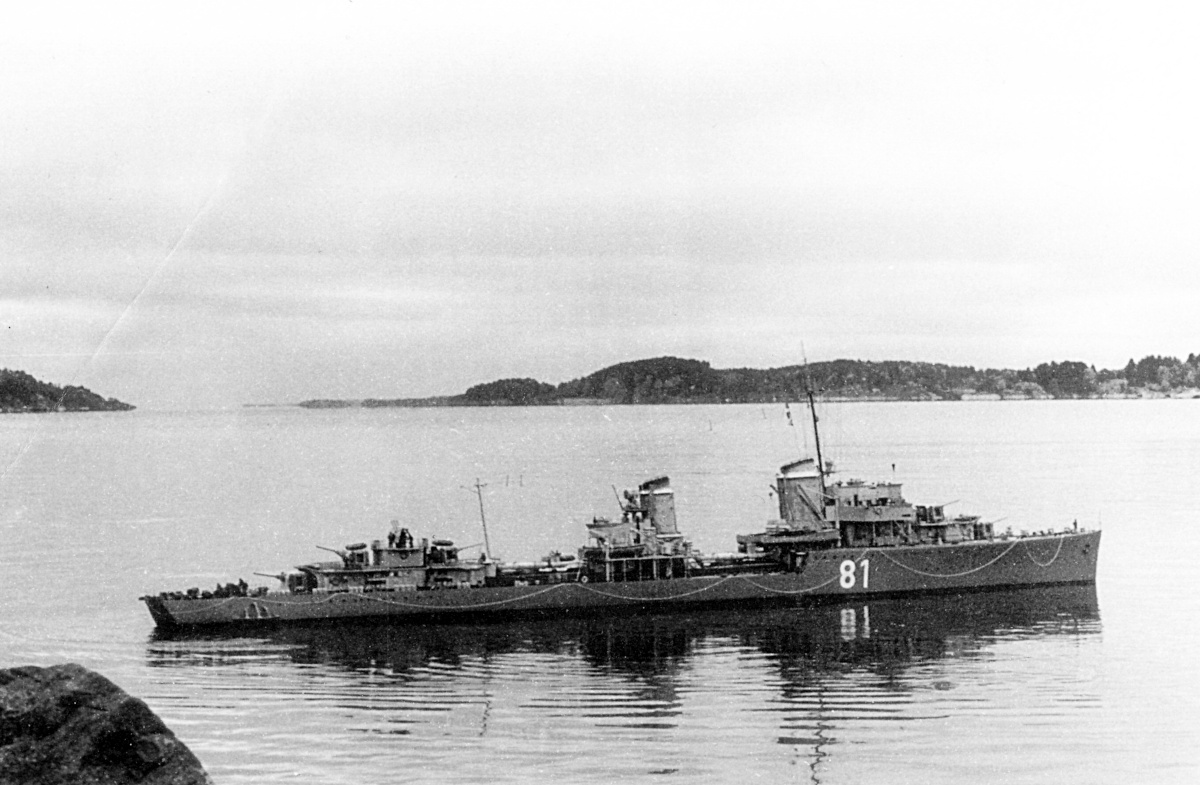

| Z 10 Hans Lody | - | - | 14. 5. 1936 | c. 1946 | transféré | - | |
| - | Z 11 Bernd Von Arnim | - | - | 8. 7. 1936 | 13. 4. 1940 | coulé | - |

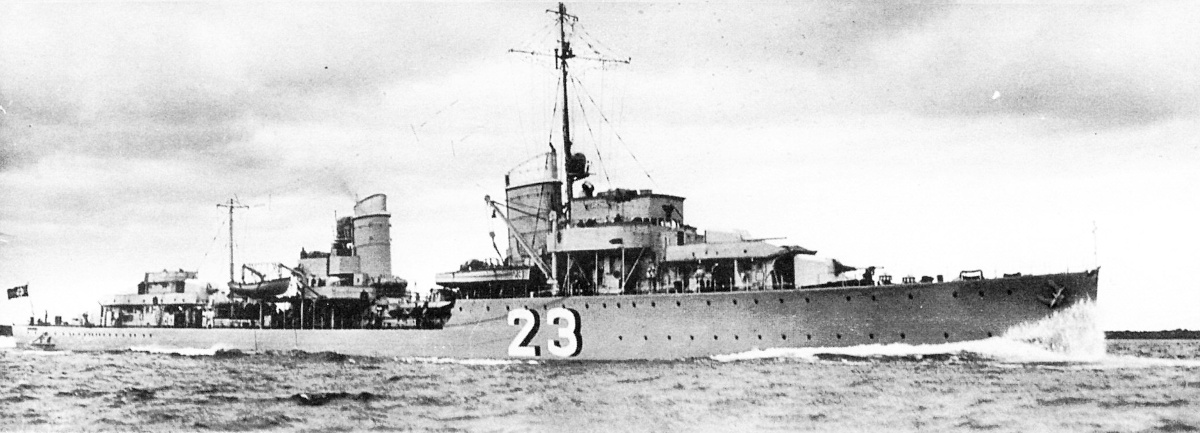

| Z 7 Hermann Schoemann | - | - | 16. 7. 1936 | 2. 5. 1942 | coulé par l'artillerie de navires de surface | - | |
| - | Z 8 Bruno Heinemann | - | - | 15. 9. 1936 | 25. 1. 1942 | coulé par des mines | - |

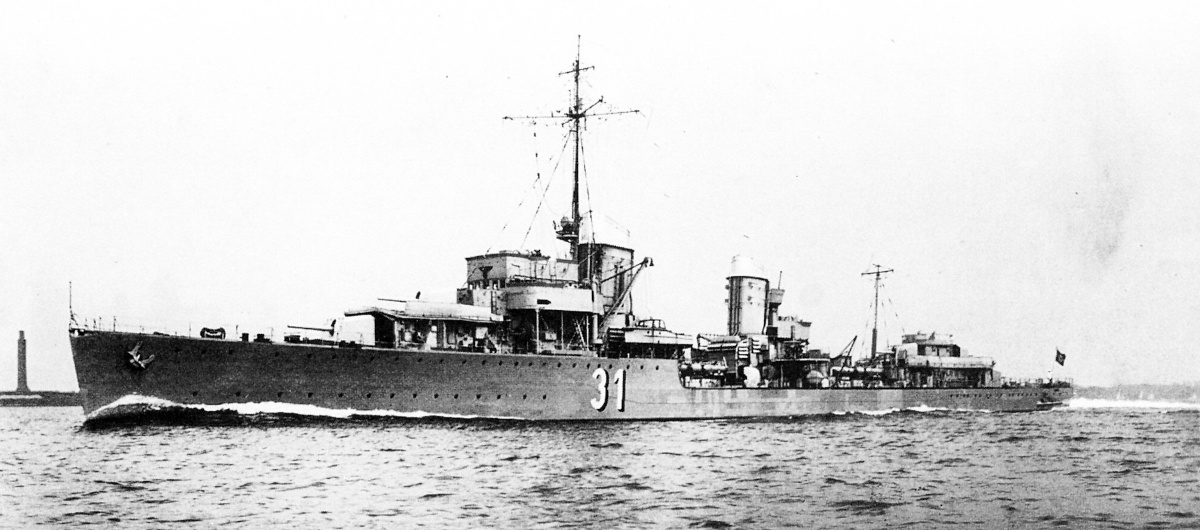

| Z 15 Erich Steinbrinck | - | - | 24. 9. 1936 | c. 1946 | transféré | - | |
| - | Z 12 Erich Giese | - | - | 12. 3. 1937 | 13. 4. 1940 | coulé | - |
| - | Z 13 Erich Koellner | - | - | 18. 3. 1937 | 13. 4. 1940 | coulé par l'artillerie de navires de surface | - |
| - | Z 16 Friedrich Eckoldt | - | - | 21. 3. 1937 | 31. 12. 1942 | coulé par l'artillerie de navires de surface | - |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - c. 1945 | 5 × 1 = 5 (600) | 12,7 cm SK C/34 | 128 mm/45 | 16,5 /min | 28 (2) kg | 830 m/s | 17 400 m @30° |
| c. 1945 - | 4 × 1 = 4 (480) | 12,7 cm SK C/34 | 128 mm/45 | 16,5 /min | 28 (2) kg | 830 m/s | 17 400 m @30° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - c. 1945 | 2 × 2 = 4 | 3,7 cm SK C/30 CA | 37 mm/83 CA | 30 /min | 742 g | 1000 m/s | 8 500 - 6 800 m @85° |
| c. 1944 - | 4 × 1 = 4 | 4 cm Bofors CA | 40 mm/56 CA | 120 /min | 955 g | 854 m/s | 9 600 - 7 000 m @90° |
| c. 1945 - | 7 × 2 = 14 | 3,7 cm SK C/30 CA | 37 mm/83 CA | 30 /min | 742 g | 1000 m/s | 8 500 - 6 800 m @85° |
| - c. 1944 | 4 × 1 = 4 | 2 cm C/30 CA | 20 mm/65 CA | 280 /min | 134 g | 835 m/s | 4 900 - 3 700 m @90° |
| c. 1944 - | 4 × 1 + 2 × 4 = 12 | 2 cm C/30 CA | 20 mm/65 CA | 280 /min | 134 g | 835 m/s | 4 900 - 3 700 m @90° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - | 2 × 4 (centre) = 8 | torpille 53,3 cm G7aT1 | 533 mm | 320 kg |
6 000 m @44 kn 8 000 m @40 kn 14 000 m @30 kn |
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
6 chaudière(s) à haute pression, mazout |
2 hélice(s) sur turbine(s) à réducteur(s) |
70 000 ch | 38,2 kn | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
| - | - | - | - |
