| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Nito Junyokan | reconstruction post-traité de Washington | c. 1937 | Nippon Kaigun | Japon |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 5 800 tW | - | - | 162 m | 17 m | 4,8 m | 450 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| - | Oi | - | - | 9. 1941 | 19. 7. 1944 | coulé par un sous-marin | - |

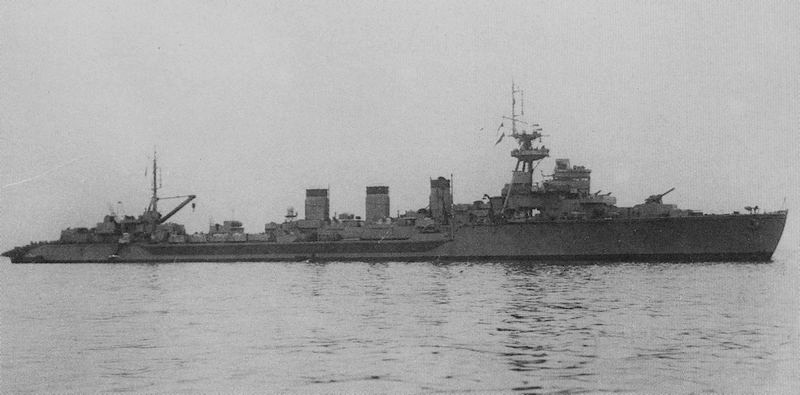

| - | Kitakami | - | - | 12. 1941 | 31. 3. 1947 | désarmé | - |
|
Le projet est mis au point dès 1937, mais la conversion des unités ne commence qu'avec les préparatifs de guerre, en 1940.
|
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - c. 1943 | 4 × 1 = 4 | 14 cm/50 3 Nen Shiki | 140 mm/50 | 8 /min | 38 (2) kg | 850 m/s | 17 500 m @25° |
| c. 1943 - | 2 × 2 = 4 (1 000) | 12.7 cm/40 89 Shiki CA | 127 mm/40 CA | 14 /min | 23 (2) kg | 724 m/s | 14 800 - 9400 m @90° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| - 3. 1944 | 8 = 8 | 25 mm Type 96 CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| 3. 1944 - 7. 1944 | 2 × 2 + 2 × 3 = 10 | 25 mm Type 96 CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| 7. 1944 - | 27 × 1 + 12 × 3 = 63 | 25 mm Type 96 CA | 25 mm/60 CA | 220 /min | 250 g | 900 m/s | 6 800 - 3 000 m @85° |
| - | 1 × 2 = 2 | 13 mm Type 93 CA | 13,2 mm/76 CA | 450 /min | 50 g | 805 m/s | 6 000 - 4 500 m @85° |
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - c. 1943 | 10 × 4 (bordée) = 40 | torpille 61 cm 93 Shiki | 610 mm | 490 kg |
20 000 m @50 kn 32 000 m @42 kn 40 000 m @38 kn |
| c. 1943 - 1. 1944 | 2 × 4 (bordée) = 8 | torpille 61 cm 93 Shiki | 610 mm | 490 kg |
20 000 m @50 kn 32 000 m @42 kn 40 000 m @38 kn |
| 1. 1944 - | 6 × 4 (bordée) = 24 | torpille 61 cm 93 Shiki | 610 mm | 490 kg |
20 000 m @50 kn 32 000 m @42 kn 40 000 m @38 kn |
| [ haut de page ] |
| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 64 | 64 | 64 | 32 | 32 | 32 | - | - | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51 | - | - | - | - | - | - | - | - |
|
Le blindage est réalisé en acier à haute résistance.
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
2 chaudière(s) Kampon à tubes minces, mixte(s) 10 chaudière(s) Kampon à tubes minces, mazout |
4 hélice(s) sur turbine(s) à réducteur(s) |
90 000 ch | 36 kn (31,7 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
1 600 t de mazout |
4 000 M | 14 kn | 12 j |
