| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Carrier | reconstruction dans le cadre du traité de Washington | 7. 1922 | US Navy | Etats-Unis |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| 37 600 tW | - | 43 000 t | 271 m | 32 m | 10,1 m | 2327 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|

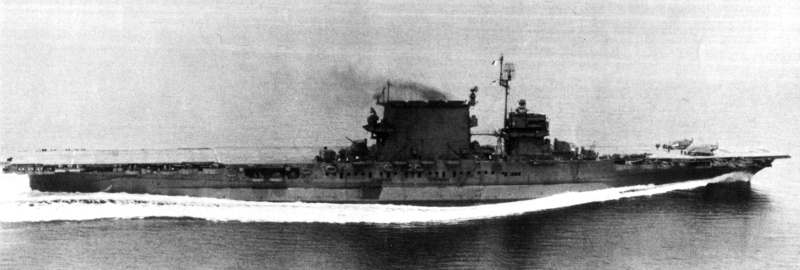

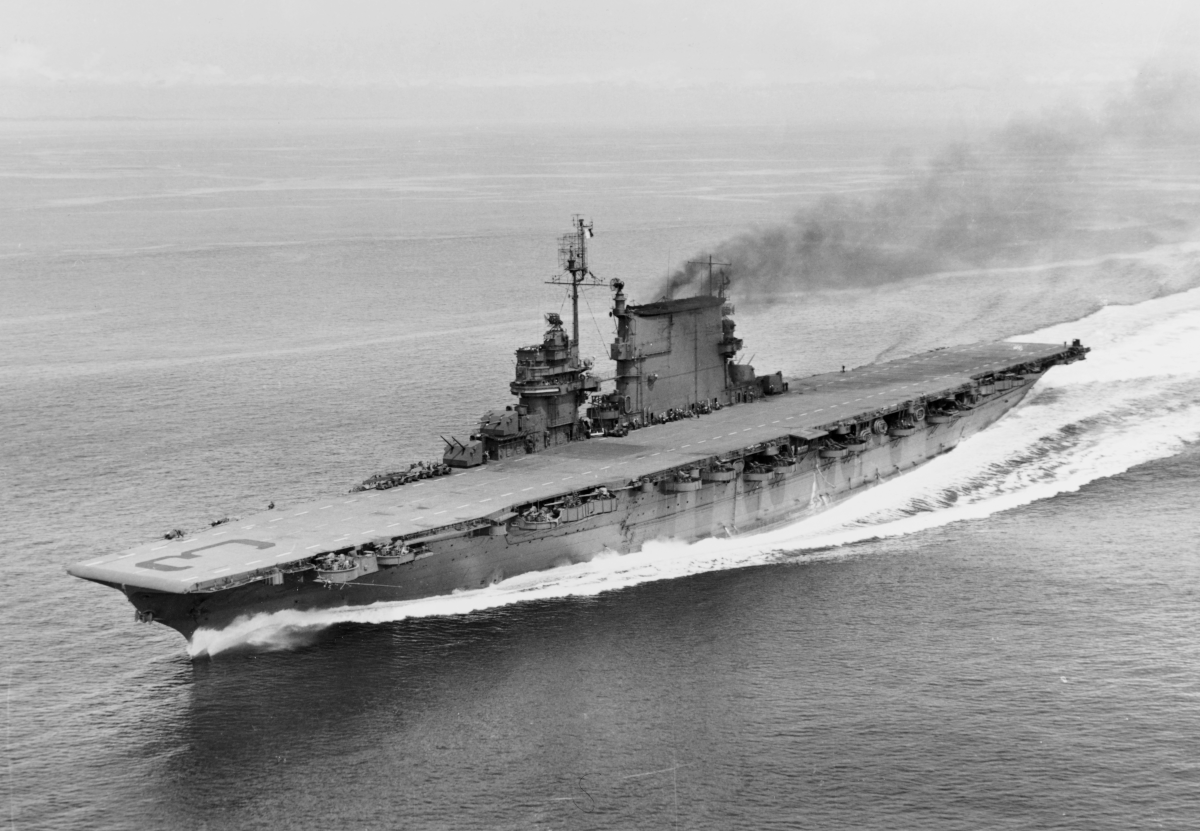

| USS Saratoga | - | - | 16. 11. 1927 | 25. 7. 1946 | désarmé | - | |

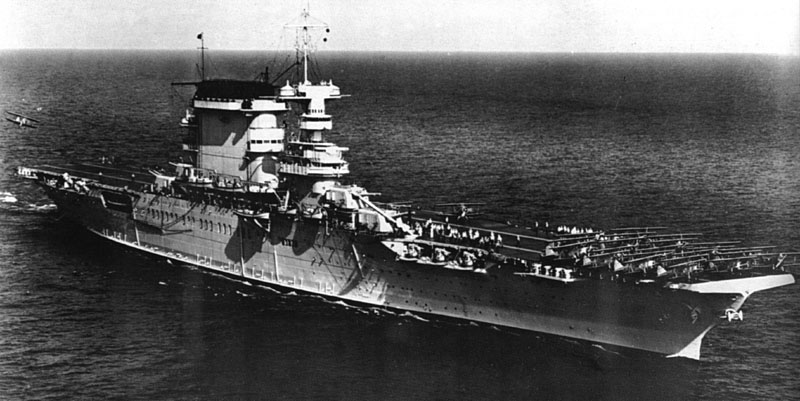

| USS Lexington | - | - | 14. 12. 1927 | 8. 5. 1942 | coulé par l'aviation | - | |
| [ haut de page ] |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|---|---|---|---|---|---|---|---|
| - 4. 1942 | 4 × 2 = 8 (1 200) | 8"/55 Mk 9 | 203 mm/55 | 3,5 /min | 118 (2) kg | 853 m/s | 29 100 m @41° |
| - 4. 1942 | 12 × 1 = 12 (2 400) | 5"/25 Mk 10 CA | 127 mm/25 CA | 17,5 /min | 24 (3) kg | 657 m/s | 13 300 - 8400 m @85° |
| 4. 1942 - | 4 × 2 + 8 × 1 = 16 | 5"/38 Mk 12 CA | 127 mm/38 CA | 18,5 /min | 25 (3) kg | 792 m/s | 16 000 - 11900 m @85° |
| période |
nombre
nombre de tourelles/affûts × nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
| c. 1945 - | 25 × 4 = 100 | 40 mm Bofors CA | 40 mm/56 CA | 120 /min | 900 g | 881 m/s | 10 200 - 6 800 m @90° |
| c. 1945 - | 16 × 1 = 16 | 20 mm Oerlikon CA | 20 mm/70 CA | 450 /min | 123 g | 844 m/s | 4 400 - 3 000 m @90° |
| - 4. 1942 | 48 = 48 | .50" M2 CA | 12,7 mm/90 CA | 525 /min | 49 g | 893 m/s | 6 800 - 1 500 m @80° |
| période | nombre et type | stockage | équipement | carburant | composition | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 79 appareil(s) de porte-avion | - | 2 ascenceur(s) | 520 000 L |
|
||||||
| [ haut de page ] |

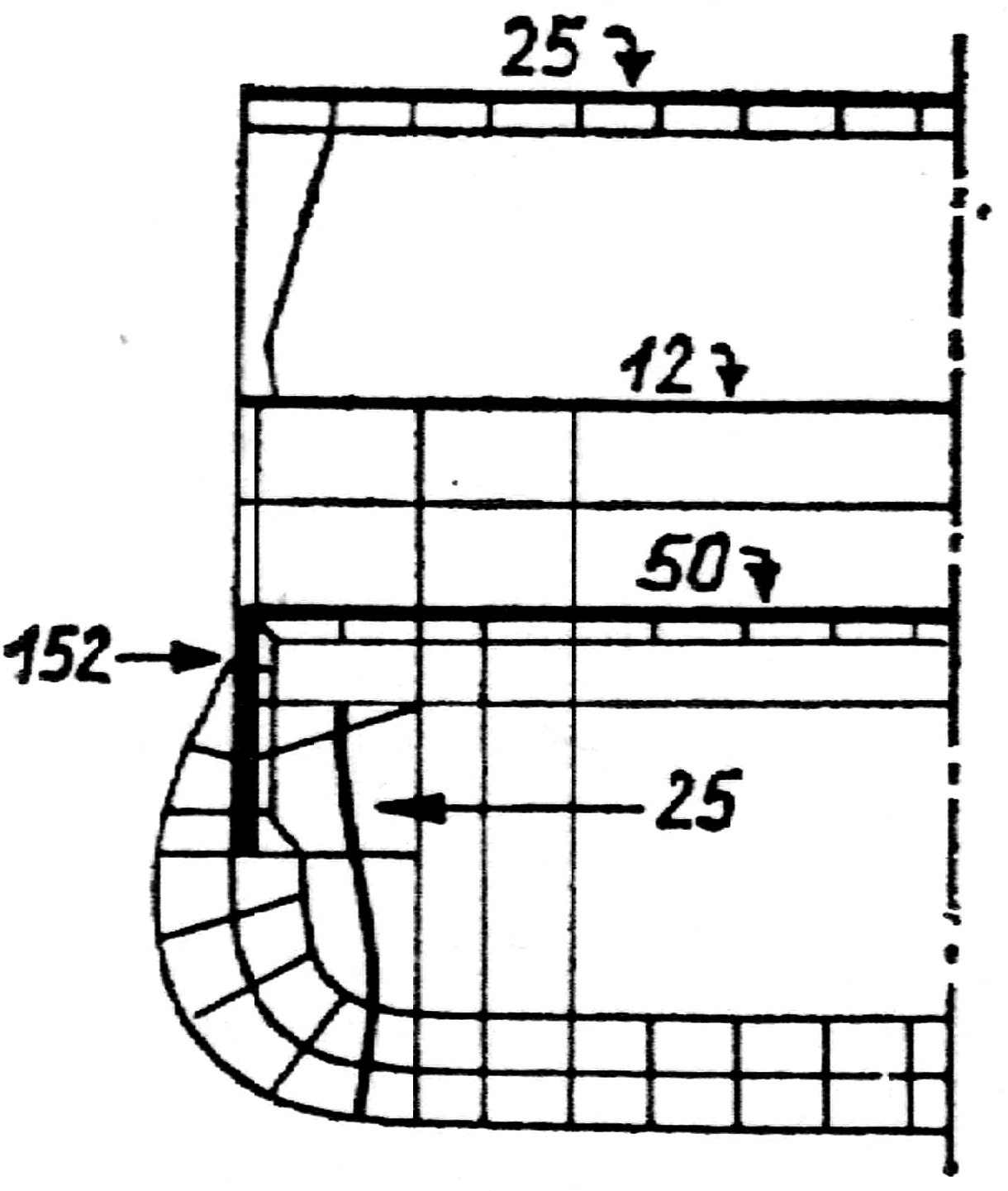

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi / distance du bordé
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 178 | 178 | 178 | 32 + 19 | 32 + 19 | 32 + 19 | - | - | - |
|
blockhaus
verticale / horizontale
|
hangar | paroi | pont blindé | tourelles | face | côté | plafond | barbette | secondaires | face | côté | plafond | barbette | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51 / 51 | - | - | - | - | - | - | - | - | - | - |
|
Le blindage est réalisé en acier type Krupp (ou équivalent).
|
| [ haut de page ] |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
16 chaudière(s), mazout |
4 hélice(s) sur turbine(s) directe(s) |
180 000 ch | 33,3 kn | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
3 600 t de mazout |
10 500 M | 15 kn | 29 j | ||
| 6 900 M | 20 kn | 15 j |
