| type | génération | mise en chantier | service | nation |
|---|---|---|---|---|
| Kleiner Kreuzer | Dreadnought | c. 1906 | Kaiserliche Marine - Kriegsmarine | Allemagne |
| ton. Washington | ton. normal | ton. maximal | long. | larg. | t. d'eau | équipage |
|---|---|---|---|---|---|---|
| - | 3 700 t | 4 300 t | 118 m | 13 m | 5,5 m | 361 |
| photo | unité | mise en chantier | lancement | entrée | sortie | motif | sort final |
|---|---|---|---|---|---|---|---|
| - | SMS Dresden | - | - | 14. 11. 1908 | 14. 3. 1915 | sabordé | - |
| SMS Emden | - | - | 10. 7. 1909 | 9. 11. 1914 | désemparé par l'artillerie de navires de surface | - | |
| haut de page |
| période |
nombre
nombre de tourelles/affûts× nombre de pièces par tourelle (ou casemate) = nombre total de pièces (approvisionnement) |
pièce | tube | cadence | masse | vélocité |
portée
portée - plafond (CA)
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 10 × 1 = 10 (1 500) | 10,5 cm SK L/40 | 105 mm/40 | 15 /min | 16 kg | 690 m/s | 12 200 m @30° | |||||||||||
| - | 8 × 1 = 8 (4 000) | 5,2 cm SK L/55 | 52 mm/55 | 10 /min | 2 kg | 850 m/s | 7 100 m @20° | |||||||||||
| période | nombre et position | type | calibre | charge | portée |
|---|---|---|---|---|---|
| - | 2 (quille) = 2 (5 torpilles) | torpille 45 cm C/03 | 450 mm | 176 kg |
1 500 m @31 kn 3 000 m @26 kn |
| haut de page |

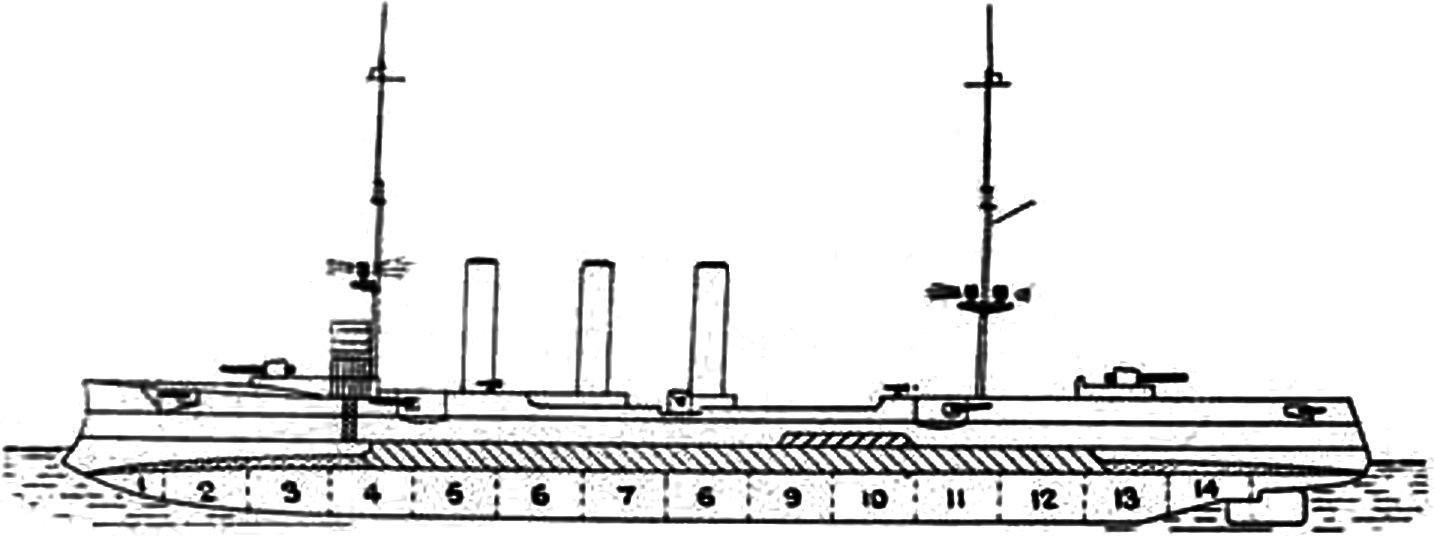

| verticale |
chaufferie
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
machines
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
magasins
bordé + ceinture @ angle + cloison ou cloison inclinée / pont + (cloison interne) |
horizontale |
chaufferie
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
machines
pont supérieur + pont supérieur + pont principal / maximum + pont inférieur |
magasins
pont supérieur + pont supérieur + pont principal + pont inférieur + (plafond des magasins) |
gouvernail
protection horizontale |
traverse
avant / arrière valeurs maximales |
pare-torpille
paroi
/ distance du bordé / charge explosive |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 50 | 50 | 30 | 30 | 20 | - | - | - |
|
blockhaus
verticale / horizontale
|
tourelles | face | côté | plafond | barbettes | secondaires | face | côté | plafond | barbettes | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 / 20 | 50 | 50 | - | - | - | - | - | - |
|
Le cuirassement est réalisé en plaques d'acier superposées.
|
| haut de page |
| chaufferie | machines | puissance | vitesse | diamètre tactique |
|---|---|---|---|---|
|
12 chaudière(s), charbon |
2 hélice(s) sur turbine(s) directe(s) |
15 000 ch | 24 kn (25,2 kn aux essais) | - |
| combustible | autonomie | distance | vitesse | durée | |
|---|---|---|---|---|---|
|
860 t de charbon |
3 600 M | 14 kn | 11 j |
